La guida definitiva ai cuscinetti del carrello elevatore: tipi, manutenzione e sostituzione

I. Introduzione ai cuscinetti del carrello elevatOe

1. Cosa sono i cuscinetti del carrello elevatOe?

I cuscinetti sono componenti meccanici fondamentali che facilitano il movimenA riducendo l'attrito tra le parti in movimento. In un carrello elevatore, questi componenti critici consentono un funzionamento regolare ed efficiente di vari sistemi, dalle ruote che spostano il veicolo all'albero che solleva carichi pesanti. In sostanza, un cuscinetto supporta un carico consentendo il movimento relativo tra due parti, garantendo che il carrello elevatore possa svolgere le sue funzioni in modo sicuro ed efficace. Sono in genere realizzati in acciaio temprato o altre leghe durevoli e sono progettati per resistere a forze radiali e assiali significative.

2. Importanza dei cuscinetti nell'operazione del carrello elevatore

I carrelli elevatori operano in ambienti impegnativi, spesso trasportEo carichi pesanti ed eseguendo compiti di sollevamento e movimento ripetitivi. Questo costante stress rende l'integrità dei loro cuscinetti fondamentali. I cuscinetti correttamente funzionanti sono cruciali per:

• Sicurezza: I cuscinetti usurati o danneggiati possono portare a carichi instabili, sterzo irregolare o persino guasti ai componenti, presentEo gravi rischi per la sicurezza per gli operatori e il personale circostante.
• Efficienza: I cuscinetti a durata regolare minimizzano l'attrito, il che a sua volta riduce il consumo di energia e consente al carrello elevatore di funzionare in modo più efficiente, estendendo la durata della batteria nei modelli elettrici e il consumo di carburante nei modelli di combustione interna.
• Prestazione: I cuscinetti incidono direttamente sulla precisione e sulla reattività dei movimenti del carrello elevatore, inclusi sterzo, sollevamento e guida. Le prestazioni del cuscinetto ottimali garantiscono che il carrello elevatore può manovrare e gestire carichi con precisione.
• Longevità dei componenti: Riducendo l'usura delle parti adiacenti, i cuscinetti sani estendono la durata di altri componenti del carrello elevatore critico, come assi, ruote e canali mastici, riducendo così i costi di manutenzione complessivi e i tempi di inattività.

3. Breve panoramica di diversi tipi di cuscinetti utilizzati nei carrelli elevatori

I carrelli elevatori utilizzano una varietà di tipi di cuscinetti, ciascuno progettato per funzioni specifiche e per gestire diversi tipi di carichi e forze. Ecco una breve panoramica:

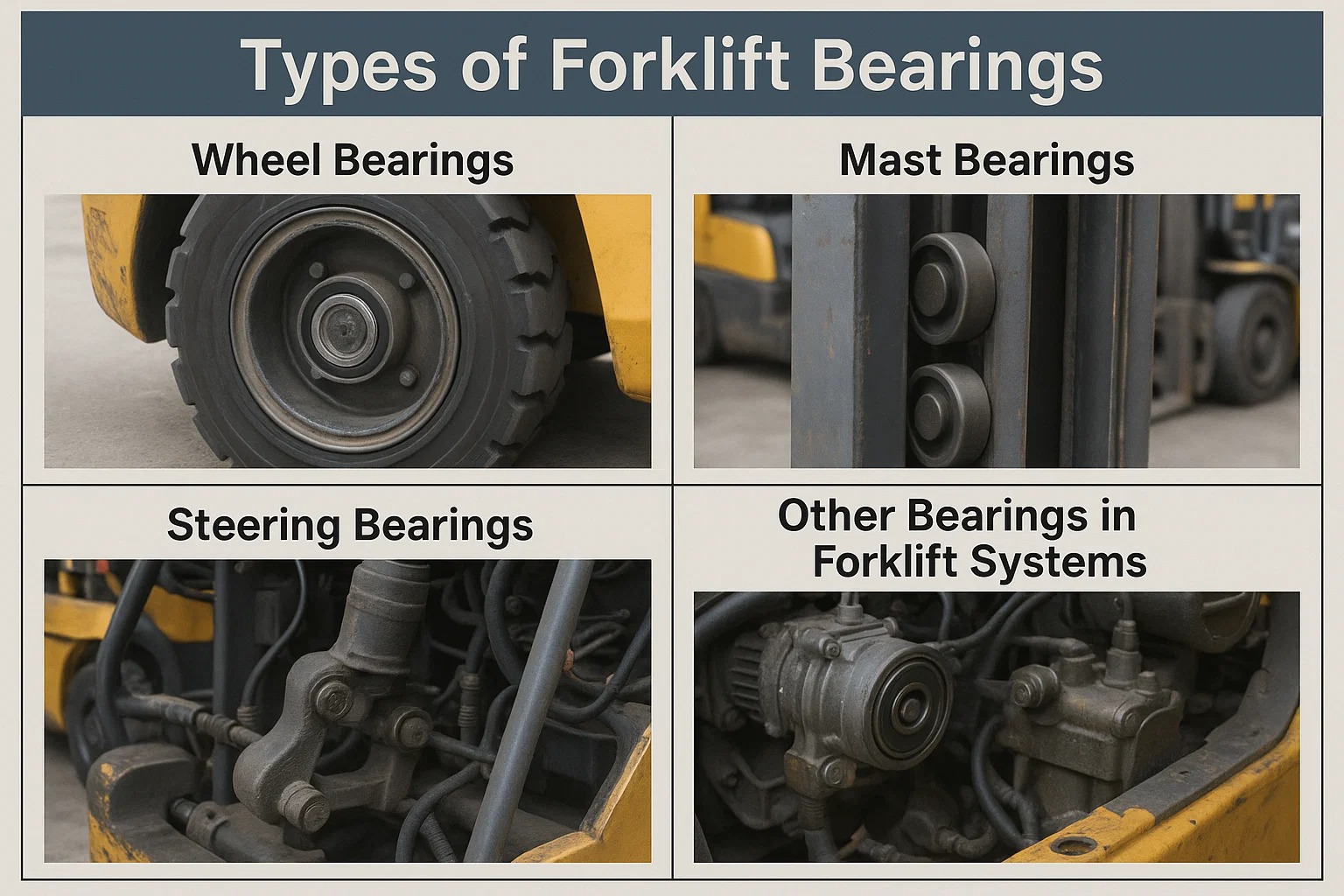

Ii. Tipi di cuscinetti del carrello elevatore

I carrelli elevatori si affidano a una serie di cuscinetti specializzati, ciascuno progettato per gestire le sollecitazioni e le esigenze uniche della sua posizione. Comprendere questi diversi tipi è la chiave per la manutenzione e la sostituzione adeguate.

1. Cuscinetti delle ruote

Funzione e posizione: I cuscinetti delle ruote sono assolutamente essenziali per la mobilità del carrello elevatore. Situati all'interno dei mozzi delle ruote su entrambi gli assi di trasmissione e sterzo, consentono alle ruote di ruotare senza intoppi con un attrito minimo. Supportano l'intero peso del carrello elevatore e il suo carico, assorbendo significative forze radiali e assiali mentre il veicolo si muove, gira e freni.

Problemi comuni e sintomi di fallimento: A causa dei carichi pesanti e della rotazione costante, i cuscinetti delle ruote sono soggetti all'usura. I problemi comuni includono:

• Rumori macinati o ronzii: Spesso aumenta con velocità o quEo si gira. Questo è un segno rivelatore di contatto in metallo su metallo a causa della mancanza di lubrificazione o usura.
• Gioco eccessivo o allentamento al volante: Se riesci a scuotere in modo significativo la ruota quEo il carrello elevatore viene sollevato, i cuscinetti sono probabilmente indossati.
• Vibrazione: Sentito attraverso il volante o l'intero telaio, specialmente a velocità più elevate.
• TirEo da un lato: Un cuscinetto a ruota in mancanza può causare la deriva del carrello elevatore, simile a un problema di allineamento.
• Calore: L'area del mozzo potrebbe sembrare eccessivamente calda al tatto a causa dell'aumento dell'attrito.
• Usura irregolare delle gomme: Mentre molti fattori causano questo, un cuscinetto a ruota in caso contrario può contribuire a motivi di usura dei pneumatici irregolari.

2. Cuscinetti dell'albero

Funzione e posizione: I cuscinetti dell'albero sono forse i più critici per la funzione principale di un carrello elevatore: il sollevamento e il abbassamento dei carichi. Questi cuscinetti si trovano all'interno del Canali di mastoni , guidEo le sezioni degli alberi interni e la carrozza su e giù. Portano l'enorme peso del carico, garantendo un movimento verticale regolare e controllato senza legame o attrito eccessivo. Gestiscono anche carichi significativi di spinta (assiale) durante il sollevamento, nonché carichi radiali dai componenti dell'albero.

Tipi di cuscinetti dell'albero: I tipi specifici di cuscinetti dell'albero utilizzati dipendono dal design del carrello elevatore e dalla capacità di sollevamento.

• Cuscinetti di spinta: Questi sono appositamente progettati per gestire Carichi assiali , significato forze applicate lungo l'asse di rotazione. In un albero del carrello elevatore, impediscono ai componenti dell'albero di legarsi sotto il peso verticale del carico. Si trovano spesso nei punti di perno o in cui una grEe forza verticale deve essere trasferita senza problemi.
• Cuscinetti a rulli (ad es. Rulli guida): Molti sistemi di alberi utilizzano vari tipi di cuscinetti a rulli, spesso indicati come rulli guida or Rolleri di alberi . Questi sono tipicamente cuscinetti a rulli cilindrici o rastremati progettati per gestire sia carichi radiali che alcuni. Assicurano che le sezioni degli alberi interni scivolano senza intoppi all'interno delle sezioni esterne, impedendo il gioco da lato all'altro e mantenendo stabilità durante le operazioni di sollevamento. Il loro design robusto consente loro di resistere alle forze alte associate al sollevamento di oggetti pesanti.

3. Cuscinetti diretti

Funzione e importanza: I cuscinetti diretti sono cruciali per la manovrabilità e il controllo del carrello elevatore. Si trovano in varie parti del sistema di sterzo, tra cui:

• Punti per pivot dell'asse sterzante: Permettendo all'asse di sterzo di ruotare e assorbire gli shock.
• Sterzo Knuckles: Permettendo alle ruote di girare a sinistra e a destra.
• Colonna di sterzo: Garantire una rotazione liscia del volante.

Questi cuscinetti consentono uno sterzo preciso e senza sforzo, che è fondamentale per la navigazione di spazi stretti e il posizionamento accuratamente di posizionamento. I cuscinetti di sterzo usurati possono portare a sterzo sciolto, non rispondente o rigido, compromettendo significativamente la sicurezza e la produttività.

4. Altri cuscinetti nei sistemi del carrello elevatore

Oltre alle categorie principali, i carrelli elevatori incorporano vari altri cuscinetti in diversi sottosistemi per garantire un funzionamento regolare complessivo:

• Cuscinetti di trasmissione: Trovato all'interno del sistema di trasmissione, questi cuscinetti supportano alberi e ingranaggi, consentendo un trasferimento di potenza efficiente dal motore alle ruote. Devono resistere ad alte velocità e carichi variabili.
• Cuscinetti del motore (interno): Sebbene in genere non sia un oggetto sostituibile in campo per la manutenzione generale, i cuscinetti interni del motore (come l'albero motore e i cuscinetti dell'albero a camme) sono cruciali per il funzionamento del motore, riducendo l'attrito tra le parti in movimento.
• Cuscinetti della pompa idraulica: Questi cuscinetti supportano i componenti rotanti all'interno della pompa idraulica, che è responsabile della generazione della premereione necessaria per il sollevamento e l'inclinazione.
• Cuscinetti del generatore/alternatore: Supportare l'armatura rotante nel sistema di ricarica.

Ognuno di questi tipi di cuscinetti, indipendentemente dalla loro posizione specifica, svolge un ruolo vitale nella funzionalità, all'efficienza e alla sicurezza complessive del carrello elevatore. L'ispezione e la manutenzione regolari di tutti i tipi di cuscinetti sono fondamentali per mantenere un carrello elevatore in funzione senza intoppi e estendendo la sua durata di servizio.

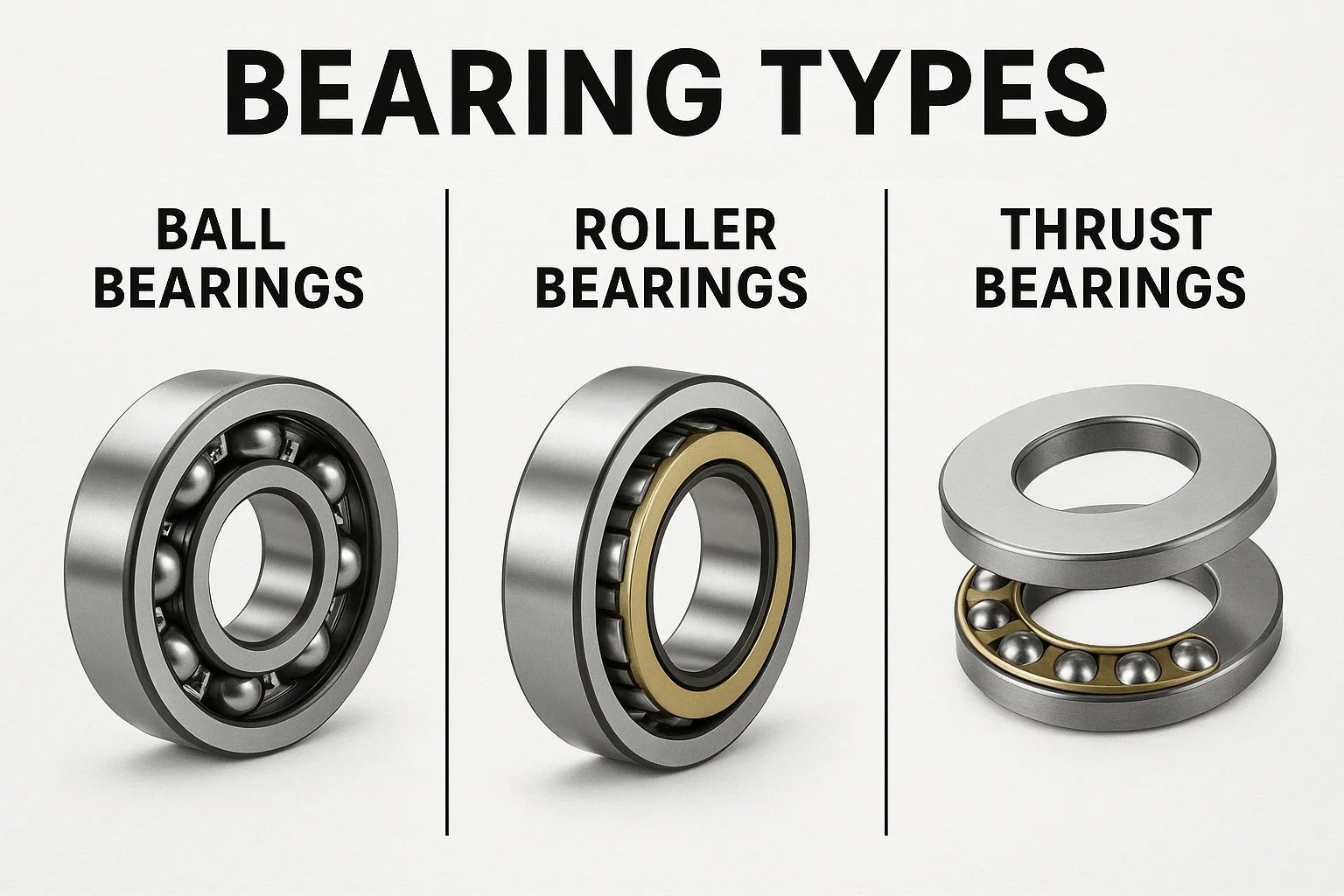

Iii. Comprensione dei tipi di cuscinetti

Mentre abbiamo toccato dove si trovano diversi cuscinetti in un carrello elevatore, immergiamoti più a fondo nei progetti fondamentali dei cuscinetti stessi. Conoscere le distinzioni tra cuscinetti a sfera , cuscinetti a rulli , E cuscinetti di spinta è fondamentale per capire perché alcuni tipi vengono utilizzati in applicazioni specifiche e come si comportano sotto carichi diversi.

1. Cuscinetti a sfera

Cuscinetti a sfera sono uno dei tipi più comuni di cuscinetti, caratterizzati dal loro uso di sfere sferiche per mantenere la separazione tra le razze dei cuscinetti.

Vantaggi e svantaggi nelle applicazioni del carrello elevatore:

IV. Manutenzione del cuscinetto del carrello elevatore

La manutenzione regolare e approfondita è la spina dorsale dell'estensione della vita dei cuscinetti del carrello elevatore, garantendo prestazioni ottimali e prevenzione di costosi tempi di inattività. Trascurare la manutenzione del cuscinetto è un percorso sicuro per un fallimento prematuro e condizioni operative potenzialmente pericolose.

1. Importanza della manutenzione regolare

Pensa ai cuscinetti del carrello elevatore come le articolazioni e i legamenti della macchina. Proprio come in un corpo umano, quando queste parti sono trascurate, il dolore e l'immobilità seguono. Per i carrelli elevatori, questo si traduce in:

• Maggiore sicurezza: I cuscinetti ben mantenuti riducono il rischio di insufficienza catastrofica, che potrebbe causare perdita di carico, perdita di controllo o lesioni.
• Efficienza migliorata: I cuscinetti correttamente lubrificati e regolati minimizzano l'attrito, riducendo il consumo di energia (carburante o la batteria) e consentendo al carrello elevatore di funzionare in modo più fluido e forte.
• Vita componente estesa: Prevenendo un'usura eccessiva sui cuscinetti stessi, si proteggono anche componenti adiacenti come assi, alberi e canali maschi da danni prematuri, risparmiando costi di riparazione significativi.
• Tempo di inattività ridotto: La manutenzione proattiva identifica potenziali problemi prima che diventino importanti problemi, consentendo riparazioni programmate anziché guasti imprevisti che fermano le operazioni.
• Prestazioni ottimizzate: I cuscinetti a regolazione regolare contribuiscono a uno sterzo preciso, al sollevamento stabile e alla reattività generale, rendendo il lavoro dell'operatore più semplice e produttivo.

2. Lubrificazione

La lubrificazione è probabilmente l'aspetto più critico della manutenzione del cuscinetto. Riduce l'attrito, dissipa il calore e protegge dalla contaminazione e dalla corrosione.

Selezione del lubrificante giusto

Scegliere il lubrificante corretto è fondamentale. Non tutti i grassi sono creati uguali e l'uso del tipo sbagliato può essere peggiore che non usarne affatto. I fattori da considerare includono:

• Tipo di cuscinetto: Diversi cuscinetti (ad es. Ball, rullo) hanno requisiti di lubrificazione diversi.
• Temperatura operativa: Le alte temperature richiedono lubrificanti con maggiore viscosità e stabilità termica.
• Carico e velocità: Carichi pesanti e velocità elevate richiedono lubrificanti con una forte resistenza al film per prevenire il contatto in metallo su metallo.
• Condizioni ambientali: Gli ambienti polverosi, bagnati o corrosivi possono richiedere lubrificanti specializzati con proprietà di tenuta e anticorrosione migliorate.
• Raccomandazioni OEM: Fare sempre riferimento al manuale del produttore del carrello elevatore per tipi e specifiche specifici di lubrificante. Questa è la tua fonte più affidabile.

Programma di lubrificazione

La coerenza è la chiave. Seguire diligentemente il programma di lubrificazione raccomandato dal produttore. Questo si basa in genere su orari operativi o intervalli di calendario (ad es. Ogni 250 ore, settimanalmente, mensile). I carrelli elevatori ad alta utilizione o quelli che operano in condizioni difficili possono richiedere una lubrificazione più frequente.

Tecniche di grasso

Le tecniche di grasso adeguate impediscono la sovra-lubrificazione, la sotto-lubrificazione e la contaminazione:

• Pulizia: Pulisci sempre il raccordo di grasso e l'ugello di pistola a grasso prima di applicare il grasso per impedire ai contaminanti di entrare nel cuscinetto.
• Applicazione lenta: Applicare lentamente grasso per consentirlo di riempire correttamente il cuscinetto e per prevenire l'accumulo di pressione eccessiva, che può danneggiare le guarnizioni.
• Osservare lo spurgo: Per cuscinetti con valvole di soccorso o disegni aperti, applicare grasso fino a quando una piccola quantità di grasso fresco elimina il cuscinetto o la tenuta. Ciò indica che il vecchio grasso è stato espulso e il cuscinetto è pieno. Per i cuscinetti sigillati per la vita, non tentare di aggiungere grasso se non specificamente progettato per la re-lubrificazione.
• Evita eccessivamente: Troppo grasso può generare calore che si sfrega, guarnizioni danneggiate e attirare più contaminanti.

3. Ispezione

Le regolari ispezioni visive e tattili possono catturare potenziali problemi di cuscinetto prima di intensificare.

Ispezione visiva per usura e danni

• Cerca evidenti segni di danno: Crepe, patatine, ammaccature sull'alloggiamento del cuscinetto o guarnizioni.
• Verificare la perdita di grasso: Il grasso eccessivo che perde dai sigilli può indicare una guarnizione danneggiata o un'eccessiva lubrificazione, portando a una lubrificazione insufficiente all'interno del cuscinetto.
• Osservare la ruggine o la corrosione: Ciò suggerisce un ingresso di umidità, che è molto dannoso per i cuscinetti.
• Ispezionare i componenti associati: Cerca l'usura su alberi, alloggiamenti o canali maschi che potrebbero indicare problemi di cuscinetti sottostanti.

Controllare il gioco e la permanenza

• Cuscinetti delle ruote: Salire il carrello elevatore e afferrare la ruota nelle posizioni delle 12 e delle 6, quindi alle 3 e alle 9. Prova a scuotere la ruota. Qualsiasi clunking evidente o movimento eccessivo indica usura e allentamento nei cuscinetti delle ruote, nei perni o nei componenti dello sterzo.
• Cuscinetti dell'albero: Sollevare leggermente l'albero e osservare i canali interni. Cerca un gioco da lato all'altro o un movimento a scatti durante il sollevamento/abbassamento. Prova a scuotere manualmente i canali degli alberi.
• Cuscinetti diretti: Verificare il gioco eccessivo o la rigidità nel volante o il collegamento.

4. Pulizia

Mantenere la pulizia attorno ai cuscinetti è importante quanto una corretta lubrificazione.

• Rimuovere detriti e contaminanti: Dust, sporco, umidità, trucioli di metallo e altre particelle straniere sono il peggior nemico di un cuscinetto. Possono entrare nel cuscinetto, contaminare il lubrificante e causare un'usura abrasiva, portando a un fallimento prematuro.
• Pulizia regolare: Le aree pulite di routine attorno ai cuscinetti, in particolare raccordi di grasso, guarnizioni e canali mastociti, per impedire ai contaminanti di entrare nel sistema.
• Durante la manutenzione: Quando si eseguono altre attività di manutenzione, assicurarsi che l'area attorno ai cuscinetti sia mantenuta pulita. Se le guarnizioni vengono violate durante la riparazione, la pulizia meticolosa prima del riassemblaggio è fondamentale.

Seguendo diligentemente queste pratiche di manutenzione, è possibile prolungare significativamente la vita operativa dei cuscinetti del carrello elevatore, garantendo che l'attrezzatura rimane affidabile, sicura e produttiva.

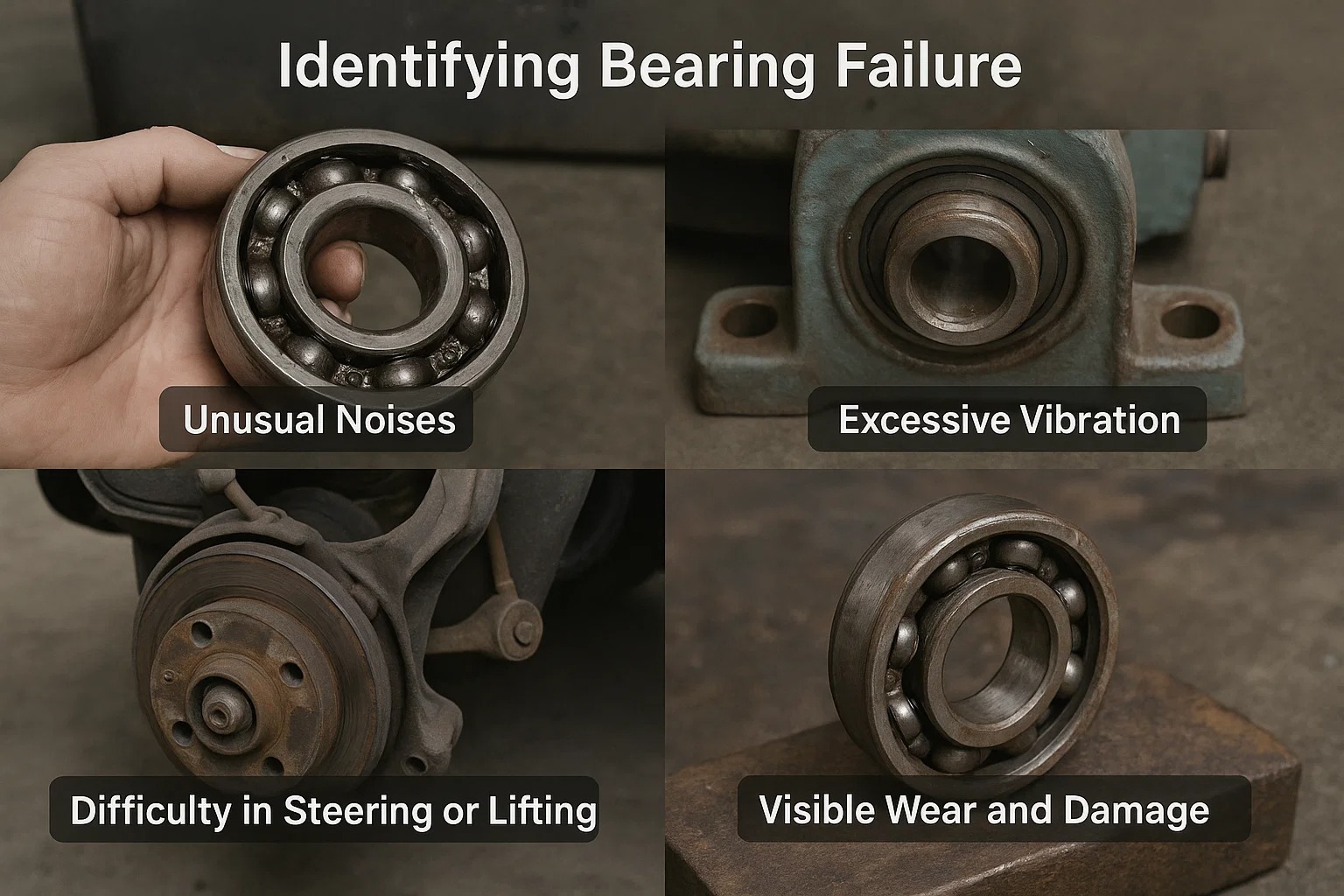

V. Identificazione del guasto del cuscinetto

Riconoscere i primi segni di guasto del cuscinetto è cruciale per prevenire danni più significativi, garantire sicurezza e ridurre al minimo i tempi di inattività. Ignorare questi avvertimenti può portare a guasti catastrofici e costose riparazioni.

1. Sintomi comuni di cuscinetti falliti

Un cuscinetto in mancanza spesso comunicherà la sua angoscia attraverso una varietà di segnali sensoriali. Prestare attenzione a questi può farti risparmiare un sacco di mal di testa.

• Rumori insoliti (macinatura, strilla, ruggito, colibrì):

  • Macinazione: Spesso indica una grave usura, contaminazione o mancanza di lubrificazione, portando a contatti metallici su metallo. Questo è un sintomo molto grave.
  • Strillando: Può indicare una lubrificazione insufficiente o un cuscinetto disallineato. Uno strillo acuto è spesso associato all'attrito.
  • Ruggito o canticchiando: Un suono costante e a bassa frequenza che cambia con la velocità, spesso indicativo di usura generale o spalling nelle gare o ai rulli del cuscinetto. Ciò è particolarmente comune con i cuscinetti delle ruote usurati.
  • Clicking o Clunking: Potrebbe suggerire un gioco eccessivo, una gabbia danneggiata o un componente rotto all'interno del cuscinetto. Questo viene spesso ascoltato quando si cambia direzione o colpisci i dossi.

• Vibrazione eccessiva:

  • Una notevole vibrazione avvertita attraverso il volante, il pavimento, l'albero o persino l'intero telaio è un forte indicatore di un cuscinetto fallito.
  • Si verificano vibrazioni quando la rotazione liscia del cuscinetto viene interrotta da usura, vaiolatura o danno, causando uno squilibrio. L'intensità della vibrazione aumenta spesso con velocità o carico.

• Difficoltà a sterzare o sollevare:

  • Cuscinetti diretti: Se lo sterzo diventa rigido, sciolto, non rispondente o si sente "intidy", è un chiaro segno che la colonna di sterzo, i kingpin o i cuscinetti delle ruote non riescono. Questo compromette significativamente il controllo.
  • Cuscinetti dell'albero: Il movimento a scatti, titubanti o vincolanti dell'albero quando si solleva o si abbassano i carichi suggerisce cuscinetti indossati o sequestrati. L'albero potrebbe anche sentirsi instabile o mostrare un gioco eccessivo sul lato.
  • Cuscinetti delle ruote: Un cuscinetto a ruota gravemente fallito può far tirare il carrello elevatore da un lato o sentirsi instabile durante le curve.

• Usura e danni visibili:

  • Perdite di grasso: Cerca grasso che perde dai sigilli. Sebbene a volte a causa di un'eccessiva lubrificazione, spesso indica un sigillo danneggiato o consumato, il che significa che la contaminazione può entrare e il lubrificante può fuggire.
  • Ruggine o corrosione: Qualsiasi segno di ruggine sopra o intorno al gruppo cuscinetto indica l'ingresso di umidità, il che è altamente dannoso.
  • Scolorimento o surriscaldamento: I cuscinetti che funzionano troppo caldi (a causa di attrito, mancanza di lubrificazione o sovraccarico) possono mostrare scolorimento (blu o browning) sulle gare o sull'alloggio. Potresti anche notare un odore ardente.
  • Danno fisico: Crack, patatine o ammaccature sugli anelli esterni o rulli/sfere visibili sono segni definitivi di fallimento.

Vi. Sostituzione del cuscinetto del carrello elevatore

La sostituzione di un cuscinetto del carrello elevatore è un'attività di manutenzione critica che, se eseguita correttamente, ripristina le prestazioni e la sicurezza della macchina. Non è un lavoro da affrettare, poiché una sostituzione impropria può portare a un fallimento immediato o prematuro del nuovo cuscinetto.

1. Quando sostituire i cuscinetti

Sapere quando sostituire un cuscinetto è la chiave per una manutenzione economica e prevenire ulteriori danni. Sostituire i cuscinetti quando:

• I sintomi di fallimento sono chiari: Si osservano uno qualsiasi dei sintomi discussi nella sezione V (ad esempio, rumori di macinazione persistenti, vibrazioni eccessive, gioco evidente, rigidità o danno visibile) che non possono essere risolti mediante lubrificazione o regolazione.
• Programma di manutenzione preventiva: Alcuni produttori raccomandano di sostituire determinati cuscinetti ad altissima custodia (come i rulli di alberi o i cuscinetti delle ruote) a intervalli specifici dell'ora operativa, indipendentemente dai sintomi apparenti, come misura proattiva.
• Durante le riparazioni correlate: Se stai smontando un componente che contiene cuscinetti (ad esempio, revisione di un asse, sostituendo un canale del mastice), è spesso conveniente sostituire i cuscinetti contemporaneamente, specialmente se mostrano segni di usura, poiché il lavoro per l'accesso è già sostenuto.
• Ispezione post-incidente: Dopo qualsiasi impatto o incidente che coinvolge il carrello elevatore, ispezionare a fondo tutti i cuscinetti pertinenti per danni o disallineamento e sostituirli se compromessi.

2. Strumenti e attrezzature necessarie

Avere gli strumenti giusti è essenziale per una sostituzione del cuscinetto sicuro ed efficiente. Gli strumenti esatti variano a seconda del cuscinetto specifico che viene sostituito, ma generalmente includono:

• Attrezzatura di sicurezza:
  • Guanti pesanti: Per protezione contro grasso, bordi affilati e punti di pizzico.
  • Occhiali/occhiali di sicurezza: Per proteggere gli occhi dai detriti.
  • Stivali in acciaio: Per la protezione dei piedi.
• Sollevamento e supporto:
  • Jack da pavimento o jack bottiglia: Per sollevare il carrello elevatore in modo sicuro.
  • Jack Stands: Fondamentale per sostenere il carrello elevatore in modo sicuro una volta sollevato. Non lavorare mai sotto un carrello elevatore supportato solo da un jack.
  • Combrici delle ruote: Per prevenire il movimento accidentale del carrello elevatore.
• Strumenti manuali di base:
  • Set di chiavi (metrica e SAE): Per vari noci e bulloni.
  • Set di socket (metrica e SAE) con cricchetti ed estensioni: Per una migliore presa e leva.
  • Lera barre: Per leva finanziaria nella rimozione di componenti testardi.
  • Hammers (mazzuolo di gomma, colpo morto, peen a sfera): Per una delicata persuasione o colpi più pesanti.
  • Cacciaviti (vari tipi): Per uso generale.
  • Copia della coppia: Assolutamente critico Per una corretta installazione per garantire il precarico corretto e prevenire il sovraccarico eccessivo.
• Strumenti di cuscinetti specializzati:
  • Pulonieri del cuscinetto (doppia giga, tre maschere, martello da diapositiva): Per la rimozione in modo sicuro cuscinetti da alberi o alloggi senza danni.
  • Kit di strumento di installazione della pressione o cuscinetto: Per premere nuovi cuscinetti in posizione, prevenendo danni durante l'installazione.
  • Cuscinetti pugni o piloti: Per rimozione/installazione specifica delle gare di cuscinetti.
  • Pinze ad anello a scatto: Se il cuscinetto è fissato da anelli a scatto.
• Forniture per la pulizia:
  • Detergente o sgrassatore del freno: Per pulire accuratamente i componenti.
  • Rags/asciugamani del negozio: Per pulire e pulire.
  • Busta metallica: Per pulire la ruggine o i detriti.
• Lubrificazione:
  • Grasso cuscinetto appropriato: Per la nuova lubrificazione del cuscinetto.
  • Gun di Grease: Per l'applicazione.

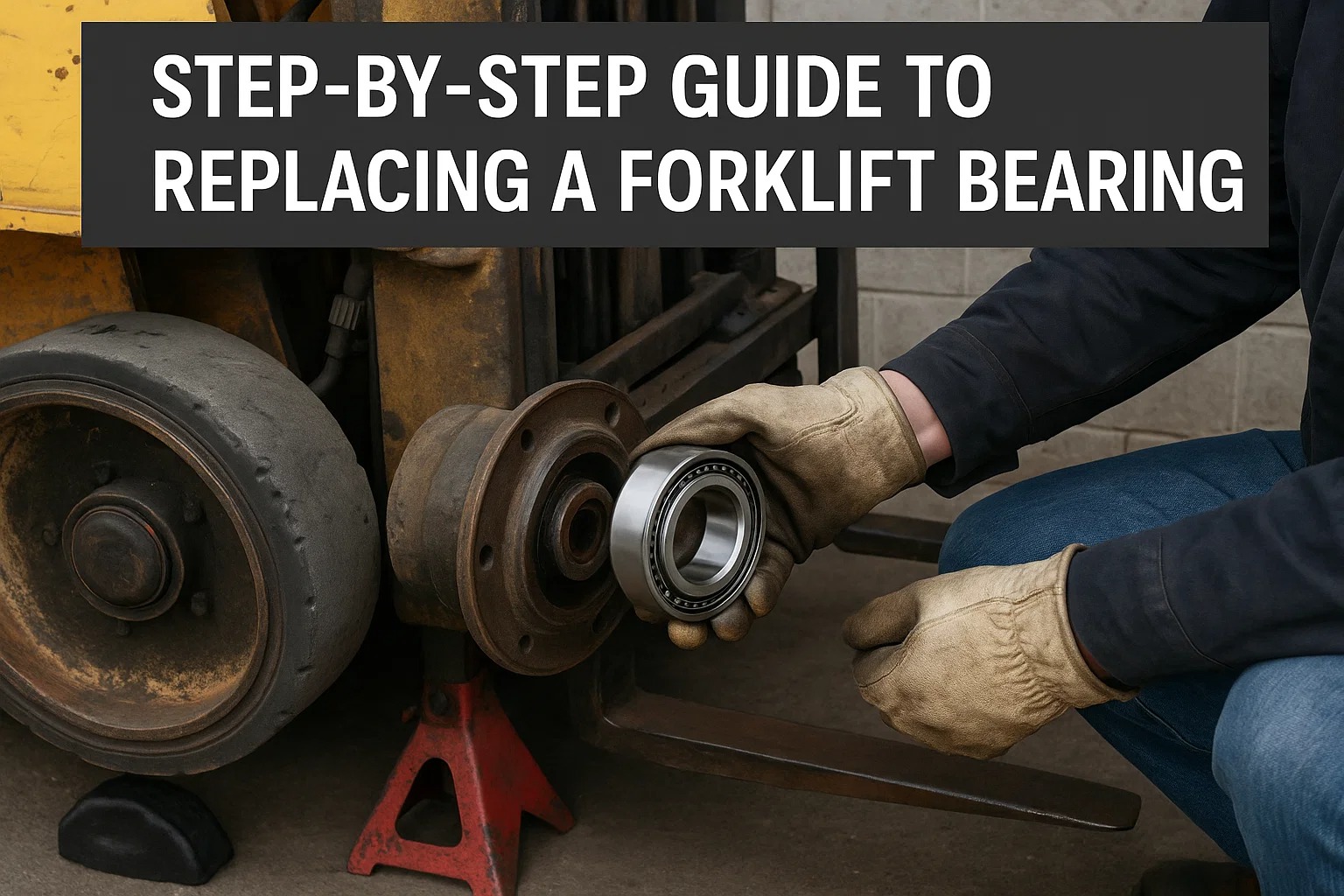

3. Guida passo-passo per sostituire un carrello elevatore

Questa è una guida generale; Consultare sempre il manuale di servizio del carrello elevatore specifico per istruzioni dettagliate per il modello e il cuscinetto su cui stai lavorando.

Precauzioni di sicurezza

• Leggi il manuale: Inizia sempre consultando il manuale di servizio del carrello elevatore per istruzioni specifiche del modello, specifiche di coppia e avvertimenti di sicurezza.
• Personal Protective Equipment (DPI): Indossare occhiali di sicurezza, guanti e stivali in acciaio.
• Proteggere il carrello elevatore: Parcheggiare il carrello elevatore su una superficie piana e stabile. Spegnere il motore/energia, rimuovere la chiave e coinvolgere il freno di stazionamento. Ombreggiare le ruote su cui non sono in fase di elaborazione.
• Sollevamento e supporto: Sollevare in modo sicuro la sezione pertinente del carrello elevatore (ad esempio, anteriore per i cuscinetti delle ruote, l'intera macchina per il lavoro dell'albero) utilizzando un martinetto e supportalo immediatamente con in modo sicuro Jack è in piedi . Non fare mai affidamento esclusivamente su un jack.
• Segnali di avvertimento: Posizionare i segni "non operare" o "manutenzione in corso" sul carrello elevatore.
• Illuminazione corretta: Assicurarsi che l'area di lavoro sia ben illuminata.

Rimozione del vecchio cuscinetto

1. Smontaggio: Rimuovere con cura tutti i componenti che ostacolano l'accesso al cuscinetto (ad es. Ruote, pinze dei freni, canali mastici, bulloni/dadi di contenimento, tappi per polvere, guarnizioni). Tieni traccia di tutti i dispositivi di fissaggio.
2. Pulisci l'area: Pulire accuratamente l'area circostante per impedire ai contaminanti di entrare nel cuscinetto durante la rimozione.
3. Rilascio di fermo: Rimuovere eventuali anelli, bloccare i dadi o piastre di fissaggio che proteggono il cuscinetto.
4. Estrarre il cuscinetto:
   • For Cuscinetti delle ruote , potrebbe essere necessario un estrattore per estrarre il mozzo o il gruppo cuscinetto stesso. Per le gare, usa un pugno dal lato opposto se accessibile.
   • For cuscinetti per alberi , potrebbero essere imbullonati in posizione o richiedere strumenti specifici per farli scorrere fuori dai canali.
   • Usa un adatto cuscinetto or press Per rimuovere con cura il cuscinetto senza danneggiare l'albero o l'alloggiamento. Evita di martellare direttamente sul cuscinetto a meno che non sia progettato esplicitamente per questo e anche allora, usa un martello a faccia morbida o una deriva.
5. Ispezionare i componenti circostanti: Prima di installare il nuovo cuscinetto, ispezionare accuratamente l'albero, il foro dell'alloggiamento e tutti i componenti associati per usura, danni, barate o corrosione. Pulirli meticolosamente.

Installazione del nuovo cuscinetto

1. La pulizia è fondamentale: Assicurarsi che il nuovo cuscinetto sia tenuto assolutamente pulito. Non rimuoverlo dalla sua confezione fino a quando non è immediatamente prima dell'installazione.
2. Lubrificazione (preinstallazione): Applicare una mano sottile e uniforme grasso cuscinetto consigliato alle gare e agli elementi rotolanti del nuovo cuscinetto. Per i cuscinetti sigillati, questo potrebbe non essere necessario, ma controllare le istruzioni del produttore.
3. Oriente correttamente: Assicurarsi che il cuscinetto sia orientato nella direzione corretta, in particolare per cuscinetti a rulli affusolati o cuscinetti di spinta.
4. Premendo in posizione:
   • Usa un cuscinetto o a Kit di strumento di installazione del cuscinetto premere il nuovo cuscinetto in modo diretto e uniforme nel suo alloggiamento o sul suo albero.
   • Fondamentalmente: Applicare pressione solo alla gara che viene montata (ad esempio, gara esterna per adattarsi a una gara interna, interiore per adattarsi a un albero). L'applicazione della pressione alla gara sbagliata può danneggiare il cuscinetto.
   • Non martellare mai direttamente sul cuscinetto A meno che non si utilizzi un conducente cuscinetto adeguato che distribuisca la forza uniforme attraverso la gara corretta.
5. Ritenutori sicuri: Reinstallare eventuali anelli a scatto, bloccanti o piastre di fissaggio, garantendo che siano adeguatamente seduti.
6. Procedure di coppia adeguate:
   • Questo è fondamentale. Usa un chiave di coppia Per stringere tutti i dispositivi di fissaggio alle specifiche delineate nel manuale di servizio del carrello elevatore.
   • Cuscinetti delle ruote: Spesso richiedono una procedura di precarico specifica (serrare a una certa coppia, indietro, quindi ridotto a una coppia inferiore) per impostare il gioco corretto. La coppia errata sui cuscinetti delle ruote è una causa comune di guasto prematuro.
   • Eccessivamente Può causare un precarico eccessivo, portando a un rapido accumulo di calore e alla fatica precoce.
   • Under-tighting può portare a un gioco eccessivo, vibrazione e usura dei componenti.

Controlli post-rimostranza

1. Componenti di riassemble: Reinstallare tutti i componenti rimossi (ad es. Pinze a freni, ruote, tappi per polvere, sezioni di albero).
2. Lubrificazione finale: Applicare ulteriore lubrificazione se necessario (ad es. Imballaggio del mozzo della ruota con grasso, rulli per mastociti ingranati).
3. Test di funzionalità:
   • Con il carrello elevatore ancora sollevato, controlla la rotazione regolare e il movimento corretto nell'area del cuscinetto appena installato.
   • Per le ruote, girare la ruota a mano per garantire una rotazione libera senza legame o rumore anormale.
   • Per l'albero, utilizzare lentamente la funzione di sollevamento per garantire un movimento verticale regolare.
4. Inferiore e test drive: Abbassare con cura il carrello elevatore. Prima di rimetterlo in servizio, eseguire un test lento e controllato in un'area sicura. Ascolta eventuali rumori insoliti, controlla una risposta di sterzo adeguata e conferma il funzionamento regolare dell'albero.
5. Rie-controlla la coppia: Dopo un breve periodo di funzionamento (ad esempio, 50 ore o una settimana), è spesso una buona pratica ricontrollare la coppia su dispositivi di fissaggio critici, in particolare i dadi del cuscinetto delle ruote, poiché i componenti possono stabilirsi.

Fare un passo	Azione chiave	Importanza	Insidie ​​comuni
Rimozione	Utilizzare estrattori/driver adeguati, area pulita.	Impedisce danni all'albero/alloggiamento.	Forzando con martelli, non pulire le parti circostanti.
Installazione	Premere esattamente, applica la pressione per correggere la razza.	Garantisce una distribuzione uniforme del carico, impedisce danni ai nuovi cuscinetti.	Martellando direttamente, applicando la forza a una gara sbagliata, non usando la stampa.
Lubrificazione	Utilizzare il tipo e l'importo corretti.	Riduce l'attrito, impedisce il surriscaldamento.	Usando grasso errati, over/poco diffuso.
Coppia	Usa la chiave di coppia, segui le specifiche.	Imposta il precarico corretto, impedisce un guasto prematuro.	Indovinare la coppia, usando la pistola a impatto per la coppia finale.
Post-controllo	Funzione di prova, rimborsare la coppia.	Conferma il corretto funzionamento, garantisce una riparazione duratura.	Saltare il test drive, non rimborsare la coppia dopo l'uso iniziale.

Aderendo a questi passaggi dettagliati e dando la priorità alla sicurezza e alla precisione, è possibile garantire una sostituzione del carrello elevatore di successo che contribuisce all'affidabilità a lungo termine e alle prestazioni dell'attrezzatura.

Vii. Suggerimenti per estendere la vita con cuscinetti

L'estensione della vita dei tuoi cuscinetti del carrello elevatore non è solo quello di reagire ai problemi; Si tratta di misure proattive che minimizzano l'usura. Implementando pratiche operative intelligenti e una manutenzione costante, è possibile prolungare significativamente la durata della vita, ridurre i costi e migliorare la sicurezza.

1. Funzionamento del carrello elevatore corretto

Il modo in cui è gestito un carrello elevatore ha un impatto diretto e profondo sulla longevità dei suoi cuscinetti.

• Evita il sovraccarico: Non superare mai la capacità di carico nominale del carrello elevatore. Il sovraccarico pone stress immenso e indebito su tutti i cuscinetti, in particolare quelli nell'albero e delle ruote, portando a affaticamento, deformazione e fallimento premature.
• Accelerazione e frenatura fluide: Bruscamente accelerazione e frenata improvvisa e dura creano carichi di shock significativi e sollecitazioni sui cuscinetti delle ruote e sui cuscinetti di trasmissione. I movimenti lisci e graduali riducono queste forze di impatto.
• Turne delicate: Le curve affilate e ad alta velocità mettono gravi carichi laterali sui cuscinetti delle ruote. Incoraggia gli operatori a fare giri ampi e delicati, specialmente quando si trasportano carichi.
• Attenta gestione del carico: Evita di "biforcarsi" o far cadere carichi bruscamente. Ciò genera carichi di shock che possono danneggiare i cuscinetti dell'albero, i cuscinetti del trasporto e persino il telaio. Posizionare le forcelle attentamente e abbassare i carichi senza intoppi.
• Guida consapevole su superfici irregolari: Guidare su buche, protuberanze o terreni irregolari a velocità può sottoporre cuscinetti a impatti improvvisi e vibrazioni, accelerando l'usura. Incoraggiare gli operatori a rallentare e navigare con attenzione a tali aree.
• Uso corretto dell'albero: Evita lo "schiaffo a catena" o costringendo l'albero ad estendere/ritrarsi quando incontra resistenza. Indagare e cancellare eventuali ostacoli.

2. Programma di manutenzione regolare

Aderente a un rigoroso programma di manutenzione non è negoziabile per la longevità. Questo include:

• Lubrificazione costante: Come discusso, questo è il singolo fattore più importante. Seguire il tipo di grasso consigliato e la frequenza del produttore per tutti i cuscinetti gratabili (cuscinetti delle ruote, rulli per mastoni, perni dello sterzo). Utilizzare le tecniche di grasso corrette per evitare sotto o eccesso di lubrificazione.
• Ispezioni tempestive: Incorporare controlli dei cuscinetti nelle ispezioni pre-spostamenti giornaliere e controlli di manutenzione periodica più dettagliati. Ascolta rumori insoliti, sentiti un calore eccessivo e cerca segni visibili di usura o perdite.
• Riparazioni rapide: Affronta i problemi di cuscinetti minori (ad es. Piccoli cigolii, leggero gioco) immediatamente. Piccoli problemi possono rapidamente intensificarsi in gravi fallimenti se lasciati non indirizzati.
• Adeguamenti stagionali: A temperature estreme, prendere in considerazione la regolazione dei tipi di lubrificazione o delle frequenze come raccomandato dal produttore.

3. Utilizzo di cuscinetti di alta qualità

I risparmi iniziali sui costi di cuscinetti economici e generici sono quasi sempre compensati dalla loro durata più breve e dai tempi di inattività associati e dai costi di sostituzione.

• Produttori affidabili: Optare sempre per i cuscinetti da produttori affidabili noti per il loro controllo di qualità e l'adesione agli standard del settore.
• Specifiche corrette: Assicurarsi che i cuscinetti di sostituzione corrispondano esattamente al produttore di attrezzature originali (OEM) per dimensioni, valutazione del carico e tipo.
• Qualità del materiale: I cuscinetti di alta qualità sono realizzati con acciai superiori e presentano elementi e gare di rotolamento ingegnerizzati con precisione, portando a migliori prestazioni e durata.
• Sigillatura adeguata: I sigilli di buona qualità sono cruciali per mantenere i lubrificanti e i contaminanti. I sigilli inferiori sono un punto comune di fallimento.

4. Evitare il sovraccarico

Questo punto porta ripetere a causa del suo impatto critico. Il sovraccarico è una causa diretta di guasto prematuro dei cuscinetti e un significativo pericolo per la sicurezza.

• Rispetta la capacità di carico: Non superare mai la capacità di carico nominale del carrello elevatore come indicato sulla targa.
• Centro di carico: Comprendi e rispetta il centro di carico del carrello elevatore. Anche un carico all'interno del limite di peso può destabilizzare i componenti del carrello elevatore e dell'overstress se il suo centro di gravità è troppo avanti.
• Formazione dell'operatore: Assicurarsi che tutti gli operatori siano accuratamente addestrati sulle pratiche di gestione del carico sicuro e sui pericoli del sovraccarico.

5. Protezione dei cuscinetti dalla contaminazione

La contaminazione è un killer silenzioso di cuscinetti. Anche le particelle microscopiche possono causare danni significativi nel tempo.

• Mantenere l'integrità del sigillo: Ispezionare regolarmente le foche del cuscinetto per crepe, lacrime o segni di perdita. Sostituire immediatamente le guarnizioni danneggiate.
• Pulizia durante la manutenzione: Quando si eseguono qualsiasi manutenzione che espone i cuscinetti (ad es. Rimozione delle ruote, servizio dell'albero), assicurarsi che l'area di lavoro sia meticolosamente pulita. Impedire a trucioli di sporcizia, polvere e metallo di entrare nei gruppi di cuscinetti.
• Adeguata conservazione dei lubrificanti: Conservare grassi e oli in contenitori puliti e sigillati per prevenire la contaminazione prima dell'uso.
• Controlli ambientali: Se possibile, ridurre al minimo l'esposizione dei carrelli elevatori ad ambienti estremamente polverosi, bagnati o corrosivi. Se operano in tali condizioni, aumentare le frequenze di ispezione e lubrificazione e considerare cuscinetti o lubrificanti sigillati specializzati.
• Procedure di lavaggio: Se il lavaggio dei carrelli elevatori, evita di dirigere i getti d'acqua ad alta pressione direttamente sui guarnizioni dei cuscinetti, poiché ciò può forzare l'acqua oltre di loro.

Ecco un riassunto dei fattori di stress di cuscinetti comuni e come mitigarli:

Applicando diligentemente questi suggerimenti, è possibile migliorare significativamente l'affidabilità e la durata operativa dei cuscinetti del carrello elevatore, portando a operazioni più sicure e ridotte costi di manutenzione nel tempo.

Viii. Popolari marchi con carrelli elevatori

Quando si tratta di cuscinetti del carrello elevatore, il marchio che scegli può avere un impatto significativo sulle prestazioni, la longevità e la sicurezza operativa generale. Mentre molti produttori producono una vasta gamma di cuscinetti, alcuni si sono affermati come leader del settore noti per la loro qualità, affidabilità e ingegneria di precisione. L'approvvigionamento di cuscinetti da marchi affidabili aiuta a garantire un prodotto progettato per resistere alle rigorose esigenze dell'operazione del carrello elevatore.

Ecco alcuni dei marchi più popolari e rispettati nel settore dei cuscine Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (Ftm) :

1. Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (Ftm)

• Origine: Cina (fondata nel 2006)
• Reputazione: FTM è un'impresa incentrata sulla ricerca e sviluppo, sulla produzione e sulla personalizzazione di Cuscinetti non standard, cuscinetti ad alta precisione (sostituzione delle importazioni) e accessori per cuscinetti e parti meccaniche. Con oltre 30 anni di esperienza di progettazione tecnica, FTM ha guadagnato un'eccellente reputazione nel campo dei cuscinetti di alta qualità. Il nostro team tecnico professionale offre ai clienti nazionali ed stranieri soluzioni di cuscinetti di alta qualità in macchinari ingegneristici (compresi i carrelli elevatori), macchinari tessili e altri campi.
• Punti di forza chiave: FTM introduce attivamente macchine utensili CNC avanzati dal Giappone per garantire l'accuratezza e la stabilità dell'elaborazione del prodotto. La nostra ricerca sui prodotti cuscinetti è guidata da un dottorato di Tribology, garantendo progettazione e prestazioni all'avanguardia. Adettiamo alla filosofia aziendale di innovazione e sviluppo e i nostri prodotti vengono esportati in molti paesi e regioni in tutto il mondo. FTM ha a lungo supportato e producendo vari tipi di cuscinetti per molte aziende di fama mondiale, mantenendo buone relazioni di produzione. Scegli FTM per una soluzione di cuscinetto affidabile e di alta qualità.

2. SKF (Svenska Kullagerfabriken)

• Origine: Svezia
• Reputazione: Uno dei produttori di cuscinetti più grandi e più noti a livello globale. SKF è rinomato per il suo Design di alta qualità e innovativi and vasta gamma di prodotti . Offrono cuscinetti praticamente per tutte le applicazioni industriali, comprese soluzioni robuste per le attrezzature per la movimentazione dei materiali.
• Punti di forza chiave: Ingegneria eccezionale, test rigorosi, ampia disponibilità e forte attenzione alle soluzioni di salute e manutenzione. Troverai cuscinetti SKF come OE in molti marchi di carrelli elevatori premium.

3. Timken

• Origine: Stati Uniti
• Reputazione: Un leader mondiale in Cuscinetti a rulli affusolati , sebbene producano un'ampia varietà di tipi di cuscinetti. I cuscinetti Timken sono sinonimi di durata and alta capacità di carico , rendendoli ideali per applicazioni pesanti come mozzi di ruote per carrelli elevatori e rulli per alberi.
• Punti di forza chiave: Specializzazione in cuscinetti ad alte prestazioni per applicazioni esigenti, forti competenze di scienze dei materiali e un eccellente supporto ingegneristico.

4. FAG / Schaeffler Group (INA / FAG)

• Origine: Germania
• Reputazione: Parte del più grande gruppo Schaeffler, Fag è una centrale elettrica tedesca nota per il suo Ingegneria di precisione and Cuscinetti industriali di alta qualità . I cuscinetti FAG sono spesso specificati per le apparecchiature originali a causa della loro affidabilità e prestazioni. INA, anche parte di Schaeffler, è specializzata in cuscinetti a rulli di ago, che sono comuni in vari collegamenti del carrello elevatore.
• Punti di forza chiave: Precisione ingegneristica tedesca, portafoglio di prodotti ampi, soluzioni robuste per macchinari pesanti.

5. Ntn

• Origine: Giappone
• Reputazione: Un importante produttore di cuscinetti globali noto per il suo Prodotti di alta qualità and progressi tecnologici . NTN produce una gamma completa di cuscinetti, tra cui cuscinetti a sfera per scanalature, cuscinetti cilindrici e cuscinetti a rulli affusolati, molti dei quali sono adatti per applicazioni del carrello elevatore.
• Punti di forza chiave: Affidabilità, innovazione e una forte presenza nei settori automobilistico e industriale.

6. Koyo (Jtekt Corporation)

• Origine: Giappone
• Reputazione: Koyo, parte di Jtekt Corporation, è un altro gigante giapponese nel settore dei cuscinetti. Sono conosciuti per il loro Ampia gamma di tipi di cuscinetti and Qualità costante . I cuscinetti Koyo si trovano spesso in trasmissioni, assi e sistemi di sterzo del carrello elevatore.
• Punti di forza chiave: Offerta di prodotti diversi, produzione di precisione e affidabilità.

7. NSK (Nippon Seiko K.K.)

• Origine: Giappone
• Reputazione: NSK è un leader globale e uno dei più grandi produttori di cuscinetti al mondo. Sono molto apprezzati per il loro capacità tecnologiche , produzione di qualità , E ampia ricerca e sviluppo . I cuscinetti NSK vengono utilizzati in vari settori, tra cui carrelli elevatori, per le loro prestazioni e durata.
• Punti di forza chiave: Innovazione, materiali avanzati e soluzioni ad alte prestazioni per applicazioni esigenti.

8. Nachi-Fujikoshi Corp.

• Origine: Giappone
• Reputazione: Nachi è noto per la produzione di cuscinetti di alta qualità, utensili da taglio e apparecchiature idrauliche. I loro cuscinetti sono riconosciuti per i loro Precisione e durata , adatto alle robuste esigenze dei macchinari del carrello elevatore.
• Punti di forza chiave: Capacità di produzione integrate, alta precisione e affidabilità.

Considerazioni sulla scelta dei cuscinetti di sostituzione:

Conclusione

Il funzionamento affidabile di un carrello elevatore dipende in modo significativo sulla salute e sulle prestazioni dei suoi cuscinetti. Dalle ruote che portano il suo carico all'albero che lo solleva in altezze torreggianti, ogni cuscinetto svolge un ruolo vitale nel garantire efficienza, sicurezza e longevità.

Riepilogo dei punti chiave

Durante questa guida, abbiamo esplorato l'intricato mondo dei cuscinetti del carrello elevatore, che coprono:

• Tipi diversi: Abbiamo approfondito le funzioni e le posizioni specifiche di Cuscinetti delle ruote , cuscinetti per alberi , E cuscinetti diretti , insieme ad altri cuscinetti critici trovati all'interno della trasmissione e dei sistemi idraulici del carrello elevatore. Abbiamo anche distinto tra cuscinetti a sfera , Cuscinetti a rulli (cilindrici, rastremati, ago) , E cuscinetti di spinta , evidenziando le loro capacità di gestione del carico uniche.
• Manutenzione essenziale: L'abbiamo sottolineato lubrificazione è la linfa vitale dei cuscinetti, in dettaglio come selezionare il lubrificante giusto e aderire a un programma rigoroso. Ispezione regolare per gioco, rumore e danno visibile, insieme a pulizia meticolosa , sono stati identificati come misure preventive cruciali.
• Identificazione del fallimento: Abbiamo delineato i sintomi comuni dei cuscinetti in fallimento, da rumori insoliti and Vibrazione eccessiva to difficoltà a sterzare o sollevare and abbigliamento visibile . Comprendere le cause della radice, come Mancanza di lubrificazione , contaminazione , sovraccarico , E Installazione impropria , autorizza l'intervento proattivo.
• Procedure di sostituzione: Una guida passo-passo ha evidenziato l'importanza di Precauzioni di sicurezza , usando il strumenti corretti e aderire a procedure di coppia adeguate Per garantire che nuovi cuscinetti siano installati in modo impeccabile e durano la durata prevista.
• Estendendo la vita: Abbiamo fornito suggerimenti pratici, incluso corretta operazione del carrello elevatore (Evitare il sovraccarico e manovre aggressive), mantenendo un Programma di manutenzione rigoroso , insistendo su cuscinetti di alta qualità da produttori affidabili come FTM e diligentemente proteggere i cuscinetti dalla contaminazione .

Importanza della manutenzione dei cuscinetti per la longevità e la sicurezza del carrello elevatore

Alla fine, il asporto è chiaro: La manutenzione del cuscinetto non è semplicemente un'attività; È un investimento.

• Per longevità: I cuscinetti ben mantenuti riducono l'attrito, impediscono l'usura prematura sui componenti adiacenti e mantengono l'intero carrello elevatore operativo all'interno dei suoi parametri di progettazione. Ciò estende in modo significativo la durata della tua preziosa attrezzatura, massimizzando il suo ritorno sugli investimenti e respingendo costose spese in conto capitale per i carrelli elevatori sostitutivi.
• Per sicurezza: Forse ancora più criticamente, i cuscinetti sani sono fondamentali per Sicurezza del carrello elevatore . Un cuscinetto in mancanza può portare a perdita di controllo, carichi instabili o improvvisi guasti meccanici, presentando gravi rischi per operatori, pedoni e proprietà. La manutenzione regolare mitiga questi rischi, creando un ambiente di lavoro più sicuro per tutti.

Comprendendo i tipi di cuscinetti nel carrello elevatore, impegnandosi in un regime di manutenzione costante e scegliendo parti di sostituzione di alta qualità da produttori di fiducia come FTM , assicurati che il tuo carrello elevatore rimanga un cavallo di battaglia affidabile, efficiente e sicuro per gli anni a venire.
