Cuscinetti a sfera di contatto angolare: una guida completa

I. Introduzione ai cuscinetti della sfera di contatto angolare

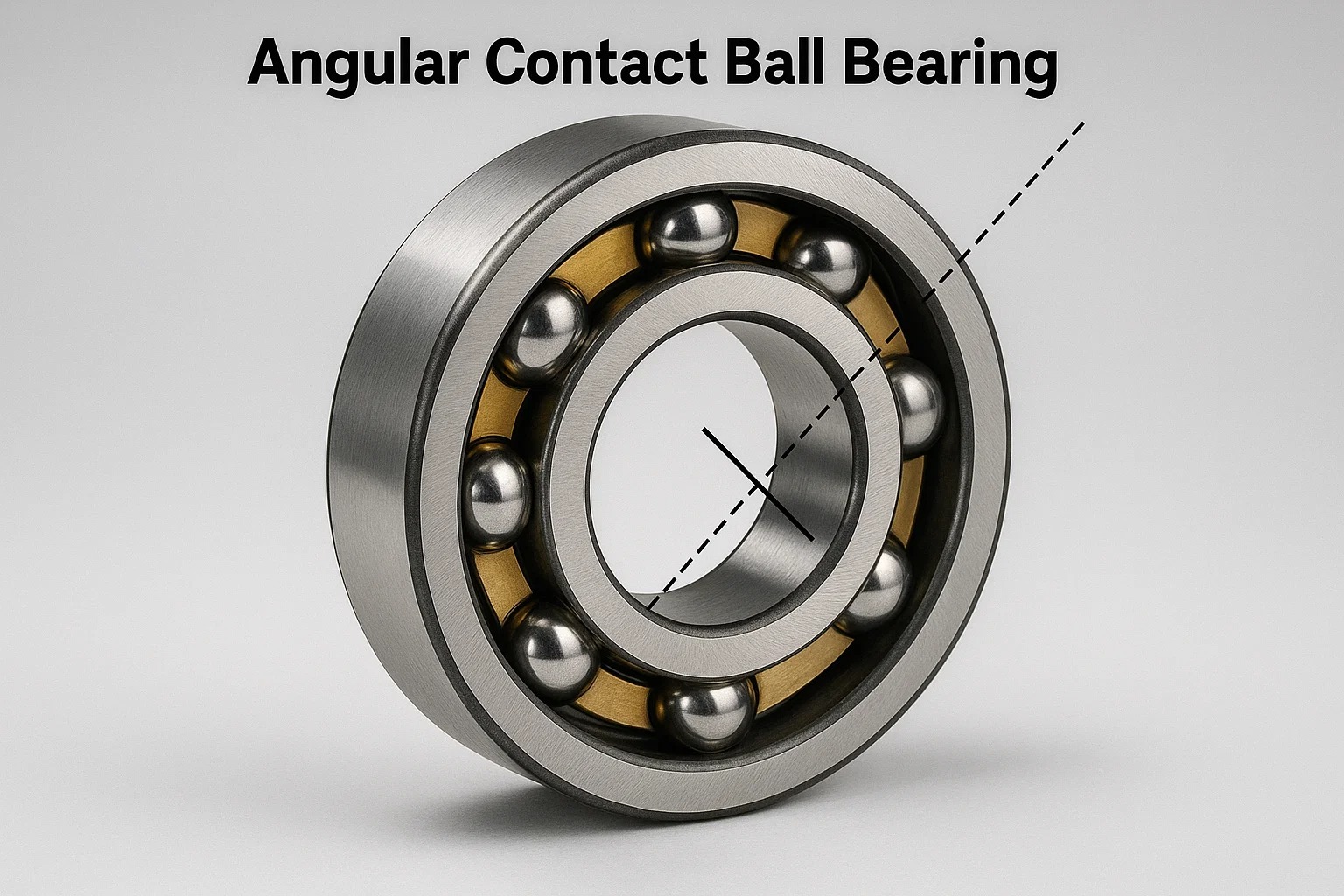

1. Che cos'è un cuscinetto a sfera di contatto angolare?

UN cuscinetto a sfera di contatto angolare è un tipo specializzato di cuscinetti ad elementi rotolanti progettati per ospitare entrambi i carichi radiali e assiali contempOaneamente . A differenza dei cuscinetti a sfera per scanalature profonde, che gestiscono principalmente carichi radiali, cuscinetti a contatto angolari

Presentare un ingegnerizzato con precisione angolo di contatto tra le gare interne ed esterne e le palle. Questo angolo è ciò che consente loro di supportare in modo efficiente le forze assiali in una direzione, oltre alle forze radiali.

Definizione e funzione di base: Nel suo nucleo, un cuscinetto a sfera di contatto angolare facilita il movimento di rotazione controllEo precisamente la posizione relativa dei componenti della macchina. Il suo design unico gli consente di trasportare carichi che agiscono ad angolo rispetto all'asse del cuscinetto. Questa capacità è cruciale nelle applicazioni in cui sono presenti sia forze laterali che di spinta, rendendole ideali per una varietà di usi industriali e automobilistici.
Caratteristiche chiave e caratteristiche di progettazione: La caratteristica che definisce questi cuscinetti è il angolo di contatto , che è l'angolo tra la linea che collega i punti di contatto della palla con le piste sul piano radiale e una linea perpendicolare all'asse del cuscinetto. Questo angolo può variare, in genere vanno da Da 15 a 40 gradi , a seconda della progettazione specifica del cuscinetto e dell'applicazione prevista. Un angolo di contatto più elevato fornisce generalmente una maggiore capacità di carico assiale, mentre un angolo inferiore è più adatto per applicazioni ad alta velocità con carichi assiali più bassi.

Caratteristica	Descrizione
Angolo di contatto	Questo è l'angolo critico che determina la proporzione di Capacità di carico radiale vs. assiale . In genere varia da 15 ° (ottimizzato per carichi assiali ad alta velocità e più bassi) a 40 ° (ottimizzato per carichi assiali elevati). Un angolo maggiore significa più supporto di carico assiale.
Design separabile	IL L'anello esterno è spesso separabile Dall'anello interno e dal gruppo a sfera. Questa funzionalità di progettazione semplifica il processo di montaggio e consente la selezione precisa di autori di autorizzazione specifici o l'applicazione dei prelastici durante l'installazione.
Carico assiale a direzione singola	StEard fila singola I cuscinetti angolari a sfera di contatto sono progettati per ospitare Carichi assiali in una sola direzione . Per gestire i carichi assiali da entrambe le direzioni, vengono generalmente utilizzati in Accordi duplex (set accoppiati) o come cuscinetti a doppia fila .
Alta precisione	Questi cuscinetti sono fabbricati a tolleranze molto strette, garantendo Precisione ad alta corsa E RUROUT minimo . Questa precisione è essenziale per le applicazioni esigenti, come quelle che si trovano nei mErini della macchina utensile, in cui anche le deviazioni microscopiche possono influire sulle prestazioni.
Rigidità	Se correttamente precaricato , i cuscinetti a sfera di contatto angolare offrono eccezionalmente alta rigidità . Ciò riduce al minimo la deflessione dell'albero in carico e migliora significativamente le prestazioni complessive del sistema, in particolare nelle applicazioni di precisione critica in cui la stabilità è fondamentale.

2. Perché scegliere i cuscinetti angolari a sfera di contatto?

I cuscinetti angolari a sfera di contatto sono selezionati per le loro prestazioni superiori in specifiche condizioni operative in cui altri tipi di cuscinetti potrebbero non essere all'altezza.

Vantaggi rispetto ad altri tipi di cuscinetti:
- Capacità di carico combinata: Il loro vantaggio più significativo è la capacità di trasportare in modo efficiente a Combinazione di carichi radiali e assiali contemporaneamente. Questo li distingue dai cuscinetti a sfera di scanalature profonde (principalmente radiali) o cuscinetti di spinta (principalmente assiali).
- Capacità ad alta velocità: A causa della loro geometria interna ottimizzata, produzione precisa e disegni a gabbia spesso più leggeri (ad es. Polyamide o resina fenolica), possono funzionare a velocità di rotazione molto elevate con una ridotta generazione di calore.
- Alta precisione e rigidità: Offrono un'eccellente precisione e rigidità di corsa, rendendoli ideali per applicazioni che richiedono un posizionamento preciso, una deflessione minima e una bassa vibrazione. Se utilizzati in configurazioni precaricate, possono praticamente eliminare il gioco interno, portEo a una rigidità eccezionale.
- Configurazioni versatili: Disponibile in disegni a contatto a doppia fila, a doppia fila e a quattro punti , possono anche essere combinati in Accordi duplex (faccia a faccia, back-to-back o tEem) per migliorare ulteriormente la capacità di carico, la rigidità e la capacità di gestire momenti di ribaltamento.
Applicazioni in cui eccellono: Questi cuscinetti si trovano frequentemente in ambienti impegnativi alta precisione, alte velocità e maneggevolezza di forze assiali significative . La loro capacità di supportare carichi combinati li rende indispensabili in vari macchinari esigenti. Le applicazioni comuni includono:
- Mandrini della macchina utensile: Fondamentale per le operazioni precise di taglio e macinazione.
- Trasmissioni automobilistiche e cuscinetti delle ruote: Gestire sia il peso del veicolo che le forze in curva.
- Pompe e compressori: Supportare gli alberi rotanti in fluido combinato e carichi meccanici.
- MOTORI ELETTRICI: Soprattutto in design più grandi e ad alta velocità.
- Robotica: Garantire un movimento accurato e ripetibile in articolazioni e attuatori robotici.

Ii. Comprensione del design e della funzionalità

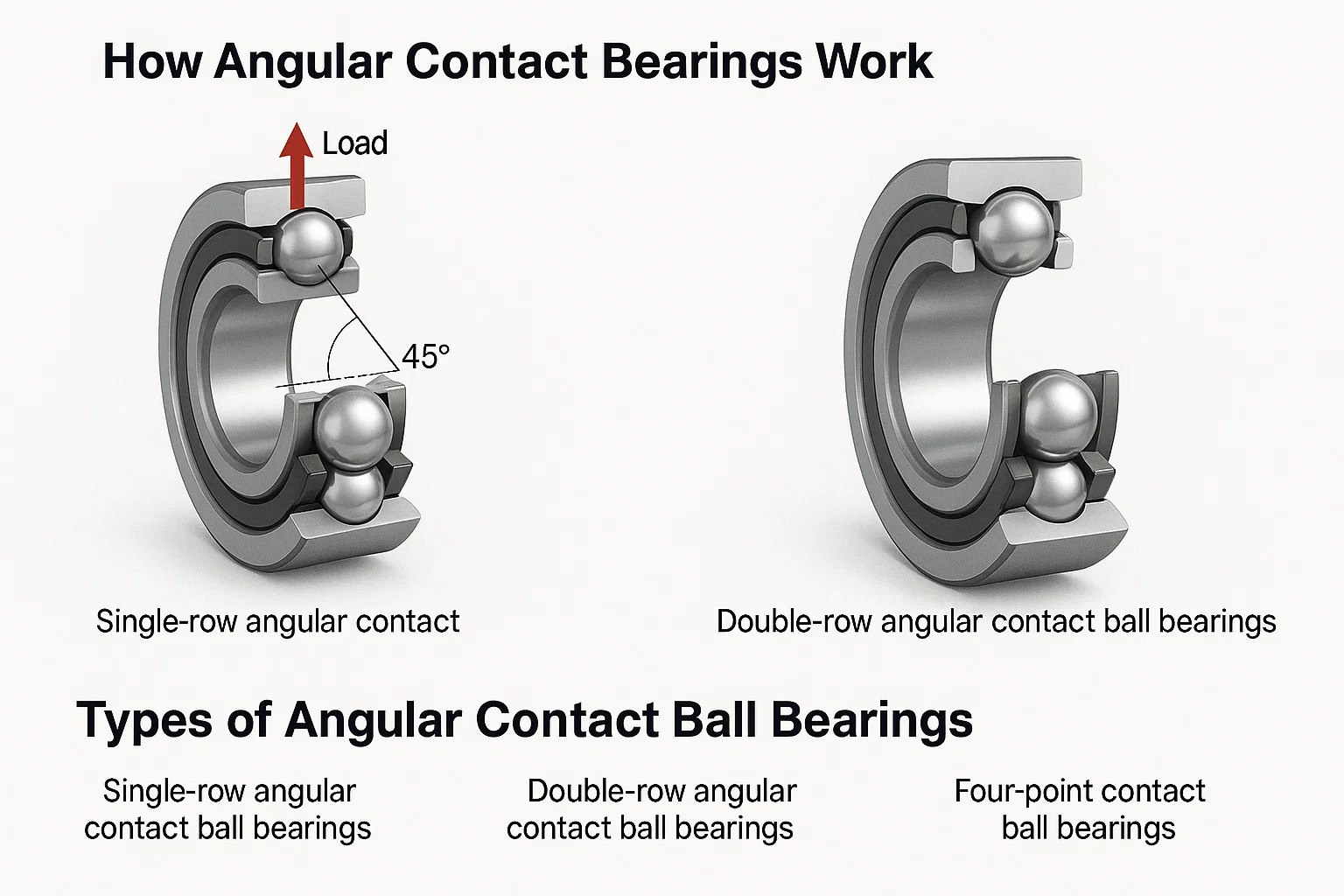

1. Come funzionano i cuscinetti di contatto angolare

Il principio operativo di una palla di contatto angolare cuscine angolo di contatto , che determina come i carichi sono distribuiti e supportati.

Spiegazione dell'angolo di contatto: Quando un carico, in particolare un carico assiale, viene applicato a un cuscinetto a sfera di contatto angolare, le palline vengono leggermente spostate lungo le piste. Questo spostamento crea un'area di contatto ellittica tra ogni palla e sia le piste interne che quelle esterne. IL angolo di contatto è l'angolo formato da una linea attraverso il centro di questa ellisse di contatto e una linea perpendicolare all'asse di rotazione del cuscinetto. Questo angolo è fondamentale perché determina la proporzione del carico applicato che viene trasportato assialmente contro radialmente. Ad esempio, a Angolo di contatto più grande (ad esempio, 40 °) indica che il cuscinetto è meglio attrezzato per gestire carichi assiali più pesanti, mentre a angolo più piccolo (ad esempio, 15 °) è più adatto per applicazioni ad alta velocità in cui i carichi radiali sono predominanti e i carichi assiali sono più leggeri.
Carica distribuzione e supporto: Le palle in un cuscinetto di contatto angolare sono in genere sotto un file preload (inerente alla produzione o applicata durante l'installazione). Questo precarico garantisce un contatto continuo con entrambe le piste, anche sotto carichi variabili, il che è cruciale per l'elevata rigidità e per prevenire lo slittamento delle palline, specialmente ad alta velocità. Quando viene applicato un carico radiale e assiale combinato, le forze vengono trasmesse in modo efficiente attraverso le sfere all'angolo di contatto, distribuendo efficacemente la sollecitazione su un'area più grande di un cuscinetto puramente radiale. Questo design fornisce supporto e stabilità superiori in condizioni di carico complesse.

2. Tipi di cuscinetti a sfera di contatto angolare

I cuscinetti a sfera di contatto angolare sono disponibili in varie configurazioni, ciascuna adatta a diverse capacità di carico, requisiti di rigidità e richieste di applicazione.

Cuscinetti a sfera di contatto angolare a fila:: Questi sono il tipo più comune e possono ospitare carichi assiali in solo una direzione . A causa di questa capacità di carico assiale unidirezionale, per supportare i carichi assiali in entrambe le direzioni o per ottenere una maggiore rigidità e gestire i momenti di ribaltamento, vengono spesso utilizzati in Accordi duplex . Questi comportano il montaggio di due cuscinetti a fila singola come coppia abbinata.

Disposizione duplex	Descrizione	Caratteristiche chiave
Faccia a faccia (df)	Due cuscinetti sono montati insieme con le loro facce più larghe, quindi le linee di contatto convergono verso l'asse del cuscinetto.	Buona rigidità, può gestire momenti di ribaltamento, capacità di velocità moderata.
Back-to-back (db)	Due cuscinetti sono montati con le loro facce più strette insieme, quindi le linee di contatto divergono dall'asse del cuscinetto.	Rigidità massima , Eccellente per la gestione dei momenti di ribaltamento, ideali per mandrini ad alta precisione.
Tandem (dt)	Due cuscinetti sono montati nella stessa direzione, con le loro linee di contatto parallele.	Progettato per Capacità di carico assiale estremamente elevata in una direzione , il carico è condiviso uniformemente.

Cuscinetti a sfera di contatto angolare a doppia fila: Questi cuscinetti combinano essenzialmente due cuscinetti di contatto angolare a fila singola in una singola unità. Sono progettati per ospitare Carichi assiali in entrambe le direzioni e sono spesso scelti quando è richiesto un design compatto con elevata rigidità, eliminando la necessità di accordi duplex separati. Sono disponibili con vari design interni e angoli di contatto per soddisfare le esigenze specifiche.
Cuscinetti a sfera di contatto a quattro punti: Questi sono unici cuscinetti a sfera di contatto angolare a fila singola con piste progettate per supportare Carichi assiali in entrambe le direzioni . L'anello interno è in genere diviso e ci sono quattro punti di contatto tra le palle e le piste (due sull'anello interno, due sull'anello esterno). Questo design consente loro di gestire i carichi assiali invertiti durante l'assunzione di uno spazio assiale inferiore a due cuscinetti a fila singola. Sono particolarmente utili per applicazioni con carichi assiali intermittenti o alternati, offrendo una soluzione compatta ed efficace.

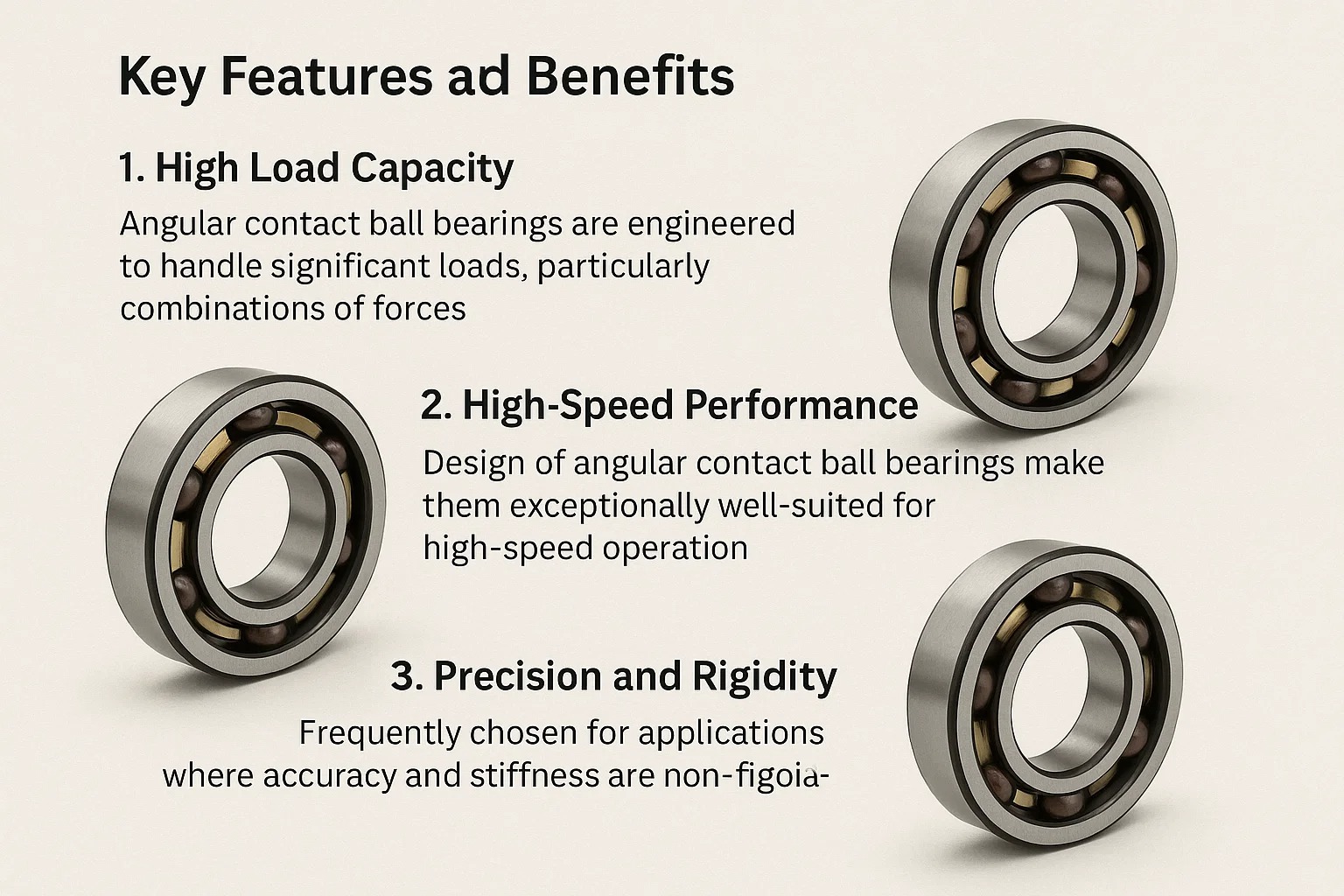

Iii. Caratteristiche chiave e vantaggi

I cuscinetti angolari a sfera di contatto sono molto apprezzati in vari settori a causa dei loro distinti vantaggi per le prestazioni. Il loro design consente loro di eccellere in situazioni che richiedono capacità ad alto carico, velocità eccezionale e funzionamento preciso.

1. ALTA CAPASIONE DI CARICO

I cuscinetti angolari a sfera di contatto sono progettati per gestire carichi significativi, in particolare quando questi carichi sono una combinazione di forze.

Gestione del carico assiale e radiale: IL angolo di contatto è il fattore primario che determina come effettivamente un cuscinetto di contatto angolare può gestire carichi assiali e radiali. Cuscinetti con angoli di contatto più grandi (ad es. 40 gradi) sono ottimizzati per carichi assiali più pesanti, rendendoli adatti per applicazioni in cui è presente una spinta significativa. Al contrario, quelli con angoli di contatto più piccoli (ad esempio 15 gradi) sono più adatti per velocità e applicazioni più elevate in cui i carichi radiali sono predominanti. Questo design specifico consente la trasmissione efficiente delle forze dall'albero rotante attraverso le palline all'alloggiamento stazionario o viceversa, distribuendo lo stress in modo efficace.
Combinazioni di carico: Uno dei maggiori punti di forza di questi cuscinetti è la loro capacità di gestire carichi combinati , che sono un mix di forze sia radiali che assiali. Ciò è fondamentale in molte applicazioni industriali in cui le macchine sperimentano forze complesse e multidirezionali. Quando due cuscinetti di contatto angolari sono montati in a disposizione duplex (DB o DF), la loro capacità di carico assiale combinato è significativamente migliorata e acquisiscono la capacità di supportare i momenti di ribaltamento, che sono fondamentali in applicazioni come i mandrini della macchina utensile.

2. Prestazioni ad alta velocità

Il design di cuscinetti a sfera di contatto angolare li rende eccezionalmente adatti per il funzionamento ad alta velocità, che è un requisito fondamentale in molte macchine moderne.

Considerazioni di progettazione per applicazioni ad alta velocità: Per ridurre al minimo la generazione di calore dall'attrito e garantire la stabilità a giri elevati, i cuscinetti destinati a applicazioni ad alta velocità sono in genere caratteristiche angoli di contatto più piccoli (circa 15-25 gradi). Spesso incorporano anche palle di alta precisione e piste , insieme a disegni di gabbia ottimizzati . Materiali a gabbia più leggeri, come resina fenolica o poliammide , vengono spesso utilizzati per ridurre la massa e l'inerzia, contribuendo ulteriormente alla minore attrito e al calore. Inoltre, il precarico minimo viene spesso applicato in progetti ad alta velocità per prevenire l'accumulo di calore eccessivo che potrebbe compromettere le prestazioni e la durata della vita.
Requisiti di lubrificazione: La corretta lubrificazione è fondamentale per il mantenimento delle prestazioni ad alta velocità ed estensione della vita cuscinetto. Questo comporta spesso l'uso di specializzati oli o grassi Con appropriata viscosità e additivi che possono resistere a temperature elevate e forze di taglio senza rompersi. In alcune applicazioni estreme ad alta velocità, sistemi di lubrificazione avanzati come lubrificazione dell'aria petrolifera sono impiegati. Questi sistemi garantiscono una fornitura costante, con precisione, con precisione di lubrificante fresco, contribuendo allo stesso tempo a trasportare il calore, raffreddando efficacemente il cuscinetto durante il funzionamento.

3. Precisione e rigidità

I cuscinetti angolari a sfera di contatto sono frequentemente scelti per applicazioni in cui l'accuratezza e la rigidità non sono negoziabili.

Applicazioni che richiedono un'elevata precisione: Questi cuscinetti sono indispensabili nelle applicazioni in cui posizionamento preciso and RUROUT minimo sono fondamentali. Un primo esempio è mandrini della macchina utensile , dove lo strumento di taglio deve mantenere una precisione estrema per produrre parti con tolleranze strette e finiture superficiali di alta qualità. Allo stesso modo, in braccia robotiche , un movimento articolare preciso, facilitato da questi cuscinetti, è essenziale per compiti accurati di manipolazione e assemblaggio.
Minimizzare il runout e la deflessione: Il design intrinseco di cuscinetti di contatto angolare, specialmente se usato in Arrangiamenti duplex precaricati , fornisce eccezionale rigidità . Il precarico elimina efficacemente le autorizzazioni interne all'interno del cuscinetto, che si traduce in una deflessione minima sotto carico. Questa elevata rigidità e il runout molto basso (deviazione dalla rotazione vera) portano direttamente a una maggiore accuratezza della lavorazione, prestazioni complessive del sistema e vibrazioni ridotte, contribuendo a un funzionamento più stabile e affidabile.

IV. Applicazioni di cuscinetti a sfera di contatto angolare

I cuscinetti angolari a sfera di contatto si trovano in una vasta gamma di industrie e macchinari a causa della loro versatilità e caratteristiche eccezionali delle prestazioni. La loro capacità di gestire carichi combinati, alte velocità e offrire un'elevata precisione li rende indispensabili in molte applicazioni critiche.

1. Macchine utensili

Le macchine utensili sono forse uno degli ambienti più critici per i cuscinetti angolari a sfera di contatto, che chiedono i più alti livelli di precisione e rigidità.

Supporto del mandrino: Questa è un'applicazione privilegiata. IL mandrino di una macchina utensile è il cuore del suo funzionamento, in cui ruota lo strumento di taglio o il pezzo. Questi mandrini richiedono cuscinetti che possono resistere a velocità di rotazione estremamente elevate, forze di taglio pesanti (sia radiali che assiali) e mantenere la precisione a livello di micron per garantire l'accuratezza della parte lavorata. Cuscinetti angolari a sfera di contatto, spesso disposti in modo molto rigido Set abbinati (ad es. Tre o quattro cuscinetti in una configurazione tandem/duplex), fornire la rigidità necessaria, il runout minimo e le caratteristiche di smorzamento cruciali per le operazioni di macinazione, fresatura e rotazione di precisione.
Macchinatura di precisione: L'impatto diretto di questi cuscinetti sulla qualità del prodotto finale non può essere sopravvalutato. La loro capacità di ridurre al minimo il runout (deviazione dalla rotazione vera) e la deflessione si traduce direttamente in parti lavorate di qualità superiore con tolleranze più strette, finiture superficiali superiori e chiacchiere ridotte, portando a miglioramenti significativi nell'efficienza di produzione e nell'integrità del prodotto.

2. Robotica

La robotica, in particolare nella produzione e nell'automazione avanzata, si basa fortemente sul controllo di movimento preciso e duraturo offerto da cuscinetti angolari a sfera di contatto.

Articolazioni e attuatori: Le braccia e i manipolatori robotici utilizzano i cuscinetti della sfera di contatto angolare nei loro articolazioni e attuatori Per ottenere movimenti precisi e ripetibili. Questi cuscinetti supportano il complesso carichi combinati (assiali, radiali e momenti) generati durante il funzionamento dinamico, contribuendo in modo significativo alla rigidità, alla precisione e al movimento regolare del sistema robotico.
Movimento ad alta precisione: In applicazioni come robot chirurgici, robot di assemblaggio industriale o sistemi di ispezione, il movimento regolare, privo di backlash e accurato facilitato da questi cuscinetti è fondamentale per un funzionamento di successo e affidabile. Assicurano che i movimenti robotici siano esatti, il che è vitale per compiti delicati o altamente ripetitivi.

3. Automobile

L'industria automobilistica utilizza cuscinetti angolari a sfera di contatto in numerosi componenti chiave in cui l'affidabilità e la capacità di trasporto del carico sono essenziali.

Cuscinetti delle ruote: Molti automobili moderni Cuscinetti delle ruote sono unità integrate per cuscinetti a sfera di contatto angolare. Queste unità sono progettate per gestire i carichi radiali significativi dal peso del veicolo, nonché i sostanziali carichi assiali generati durante le curve, la frenata e l'accelerazione. Sono progettati per una lunga vita e una manutenzione minima.
Componenti di trasmissione: In qualche automobile trasmissioni E differenziali, i cuscinetti di contatto angolari vengono utilizzati per supportare gli alberi che sperimentano sia carichi radiali da ingranaggi che carichi di spinta da ingranaggi elicoidali o smussati. La loro capacità di gestire le forze combinate garantisce un efficiente trasferimento di potenza e un funzionamento regolare della trasmissione.

4. Aerospaziale

L'industria aerospaziale pone richieste estremamente elevate sull'affidabilità dei componenti, l'efficienza del peso e le prestazioni in condizioni difficili, rendendo i cuscinetti angolari a sfera di contatto una scelta frequente.

Applicazioni del motore: Nei motori dell'aeromobile, i cuscinetti angolari a sfera di contatto sono impiegati in varie sezioni, tra cui Componenti del cambio, unità accessori e persino alberi principali . Qui, devono resistere a temperature estreme, velocità di rotazione molto elevate e condizioni di carico esigenti, spesso con requisiti di equilibrio precisi.
Sistemi di controllo: Si trovano anche in aerei critici Le superfici di controllo, i meccanismi di carrello di atterraggio e altri sistemi di attuazione dove l'affidabilità, la precisione e il basso attrito sono non negoziabili per le operazioni di volo sicure ed efficaci.

Ecco una tabella di riepilogo delle applicazioni:

Industria	Aree di applicazione primarie	Benefici chiave forniti dai cuscinetti
Machine Tools	Mandrini, tabelle rotanti, viti di piombo	Alta precisione, alta rigidità, runout basso, finitura superficiale superiore sulle parti
Robotica	Articolazioni, attuatori, pinze	Movimento preciso, alta ripetibilità, design compatto, supporto del carico combinato
Automotive	Mozzi di ruote, trasmissioni, differenziali	Alta affidabilità, capacità di carico radiale e assiale combinato, durata di lunga durata
Aerospace	Cambio a motore, sistemi di controllo, attuatori	Capacità ad alta velocità, tolleranza alla temperatura estrema, affidabilità critica

V. Materiali e produzione

Le prestazioni, la durata e la durata della durata dei cuscinetti angolari a sfera di contatto sono profondamente influenzati dai materiali da cui sono realizzati e dalla precisione con cui sono fabbricati. Questi fattori determinano la capacità del cuscinetto di resistere a carichi, velocità e condizioni ambientali.

1. Materiali per cuscinetti

La scelta del materiale per gli anelli del cuscinetto e le palline è fondamentale per determinarne la resistenza, la resistenza all'usura e la vita a fatica.

Tipi di acciaio (ad es. Acciaio cromato, acciaio inossidabile)
- Acciaio Chrome (AISI 52100 / 100Cr6) Questo è il materiale più comune e ampiamente usato per anelli e sfere in applicazioni industriali standard. È un crollo in acciaio ad alto contenuto di carbonio noto per il suo Ottima durezza, resistenza all'usura superiore e vita ad alta fatica . Le sue prestazioni coerenti e il costo-efficacia lo rendono una scelta di riferimento per la stragrande maggioranza delle applicazioni del cuscinetto.
- Acciaio inossidabile (ad es. AISI 440C): Utilizzato principalmente nelle applicazioni dove Resistenza alla corrosione è fondamentale, come nel settore della trasformazione alimentare, attrezzature mediche, ambienti marini o in ambienti esposti a sostanze chimiche aggressive. Pur offrendo una buona resistenza alla ruggine e alla colorazione, la sua capacità di carico e la vita a fatica sono generalmente inferiori a quella dell'acciaio cromato in condizioni simili.
Opzioni ceramiche:
- Silicon Nitride (SI3N4) Palle in ceramica: Questi sono sempre più specificati per i cuscinetti a sfera di contatto angolare ad alte prestazioni, in particolare in Applicazioni ad alta velocità . Le sfere in ceramica offrono diversi vantaggi significativi sull'acciaio:
  - Peso più leggero: Sono significativamente più leggeri delle sfere in acciaio, il che riduce drasticamente le forze centrifughe ad alta velocità. Questo porta a Meno attrito, generazione di calore inferiore e più efficace ingrassare la vita .
  - Rigidità e durezza più elevate: Le sfere in ceramica sono molto più rigide e più difficili dell'acciaio, contribuendo all'aumento della rigidità dei cuscinetti e alla maggiore resistenza all'usura.
  - Non magnetico e elettricamente isolante: Sono non magnetici e possono fungere da isolante elettrico, rendendoli ideali per applicazioni in cui le correnti elettriche vaganti potrebbero danneggiare il cuscinetto.
  - I cuscinetti con palline di ceramica sono spesso definiti "Cuscinetti ibridi" Perché combinano elementi di laminazione in ceramica con anelli in acciaio.

2. Materiali in gabbia

IL gabbia (o fermo) è un componente cruciale che mantiene separati gli elementi rotolanti (palline) e equidistanti attorno alle piste. Il suo materiale influisce sulla capacità di velocità del cuscinetto, i livelli di rumore, l'efficacia della lubrificazione e la durata generale della vita.

Gabbie in acciaio:
- Gabbie in acciaio timbrato: Questi sono comuni per i cuscinetti per uso generale. Sono robusto, resistente e adatto a velocità e temperature moderate. La loro efficacia in termini di costi li rende una scelta popolare per una vasta gamma di applicazioni.
- Gabbie in acciaio lavorate: Offrire una resistenza più elevata e sono utilizzati in applicazioni più impegnative, in particolare dove sono presenti carichi o vibrazioni elevate.
Gabbie in ottone:
- Gabbie in ottone lavorate: Questi sono spesso preferiti per velocità e temperature più elevate Grazie alla loro eccellente resistenza, lubrificità superiore (che riduce l'attrito) e capacità di resistere alle vibrazioni. Sono anche meno suscettibili ai danni da determinati tipi di contaminazione.
Gabbie polimeriche (ad es. Polyamide, SBIRCIARE):
- Questi gabbie leggere sono eccellenti per Applicazioni ad alta velocità A causa del loro basso attrito, del rumore ridotto e della capacità di operare con lubrificazione minima. Tuttavia, hanno limiti di temperatura specifici e potrebbero non essere adatti per ambienti estremamente ad alta temperatura. Peek (polietere etere chetone) offre una maggiore resistenza alla temperatura rispetto alla poliammide standard.

Ecco una rottura dei materiali di gabbia comuni:

Tipo di materiale della gabbia	Caratteristiche	Applicazioni tipiche
Acciaio timbrato	Robusto, economico, buono per applicazioni generali, velocità e temperature moderate.	Macchinari industriali generali, automobili.
Ottone lavorata	Alta resistenza, buona lubrificità, resistenza alle vibrazioni, adatti a velocità e temperature più elevate.	Mandrini della macchina utensile, pompe, attrezzature industriali ad alte prestazioni.
Poliammide (nylon)	Funzionamento leggero, a basso attrito, più silenzioso, buono per velocità molto elevate, limiti di temperatura più bassi.	Motori elettrici, macchinari piccoli, applicazioni ad alta velocità in cui viene gestito il calore.
PEEK	Leggero, eccellente per velocità molto elevate e temperature più elevate rispetto alla poliammide, resistenza chimica.	Aerospaziale, macchinari specializzati ad alta velocità, attrezzature mediche, esigenze industriali esigenti.

3. Processi di produzione

La precisione e la qualità generale dei cuscinetti a sfera di contatto angolare sono il risultato diretto di processi di produzione altamente avanzati e meticolosamente controllati.

Macinatura e finitura di precisione: Sia le piste (le scanalature negli anelli interne ed esterne) e le palle subiscono molteplici fasi di macinazione di precisione e superfinizione . Questo processo in più fasi garantisce superfici estremamente lisce, tolleranze dimensionali eccezionalmente strette e accuratezza geometrica ottimale. Questi fattori sono fondamentali per ottenere un'elevata precisione, ridurre al minimo l'attrito e la generazione di calore, riducendo il rumore e le vibrazioni e, in definitiva, estendendo la durata del cuscinetto. Eventuali imperfezioni in questa fase possono portare a un fallimento prematuro.
Controllo della qualità: Durante l'intero processo di produzione, dall'ispezione delle materie prime al prodotto finale, Controlli di controllo di qualità rigorosi sono implementati. Questo include:
- Ispezione dimensionale: Garantire misurazioni precise di tutti i componenti.
- Analisi della finitura superficiale: Verificare la levigatezza di piste e palle.
- Test di durezza: Confermare la resistenza del materiale alla deformazione e all'usura.
- Test del rumore e delle vibrazioni: I cuscinetti sono spesso testati per livelli di rumore inaccettabili o modelli di vibrazione che potrebbero indicare difetti interni.
- Ogni cuscinetto viene meticolosamente ispezionato e spesso subisce un controllo finale delle prestazioni per assicurarsi che soddisfi severi standard di prestazione e requisiti di affidabilità prima di lasciare la fabbrica.

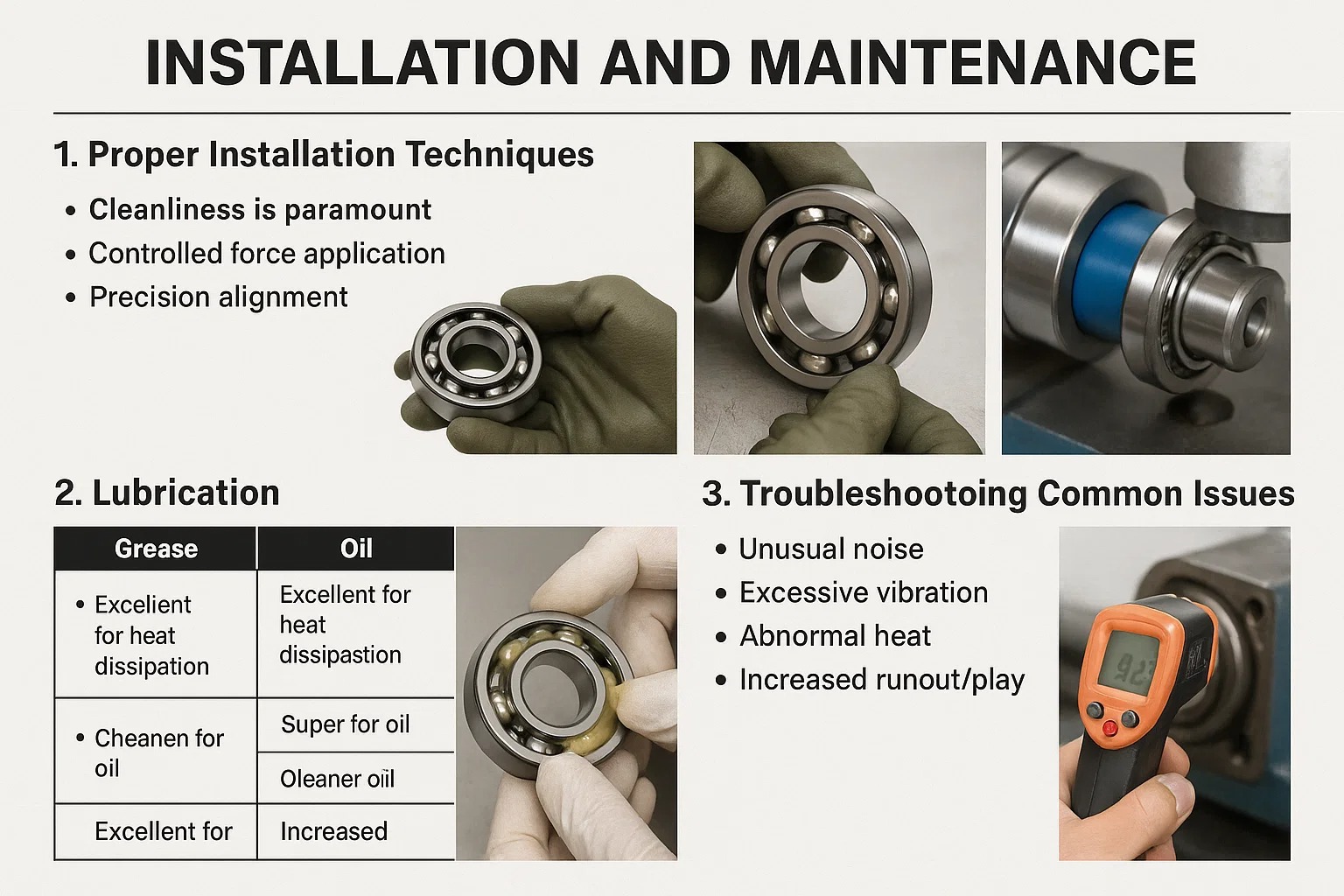

Vi. Installazione e manutenzione

Una corretta installazione e manutenzione continua sono assolutamente cruciali per massimizzare la durata della vita, l'affidabilità e le prestazioni dei cuscinetti angolari a sfera di contatto. Anche il cuscinetto di alta qualità può fallire prematuramente se non gestito, installato o mantenuto correttamente.

1. Tecniche di installazione adeguate

L'installazione errata è, sfortunatamente, una delle principali cause di guasto prematuro dei cuscinetti. Prendere il tempo per seguire le migliori pratiche può prevenire tempi di inattività significativi e riparazioni costose.

Gestione e montaggio:
- La pulizia è fondamentale: Gestisci sempre i cuscinetti in un ambiente meticolosamente pulito. Anche minuscole particelle di polvere, sporcizia o trucioli di metallo possono fungere da abrasivi, causando danni significativi alle superfici di precisione delle piste e delle palline, portando a usura e fallimento premature.
- Applicazione della forza controllata: Non applicare mai la forza direttamente sull'anello esterno quando si tenta di montare un cuscinetto su un albero. Al contrario, non applicare la forza sull'anello interno quando si monta il cuscinetto in un alloggio. L'uso dell'anello sbagliato per applicare la forza può brinell (ammaccatura) le piste o deformare i componenti del cuscinetto. Invece, usa appropriato Strumenti di montaggio come riscaldatori per cuscinetti (per l'espansione termica), presse idrauliche o maniche a impatto specializzate che assicurano che la forza venga applicata uniformemente e direttamente sull'anello del cuscinetto corretto (quello che viene adattato alla stampa).
- Allineamento di precisione: Assicurarsi che il cuscinetto sia perfettamente allineato durante il processo di montaggio. Il disallineamento, anche leggero, può portare a una distribuzione del carico irregolare attraverso gli elementi di rotolamento, generando calore eccessivo, aumentando l'attrito e causando un'usura localizzata prematura che accorcia drasticamente la vita.
Evitare danni: Evitare qualsiasi martellamento o forza di impatto eccessiva durante l'installazione. Tali azioni possono facilmente deformare gli anelli del cuscinetto, le piste o le palline, portando a brinking (rientranze permanenti), crepe o altre forme di danno che compromettono l'integrità del cuscinetto e abbrezzano drasticamente la sua durata. Dare sempre la priorità alla forza controllata, persino.

2. Lubrificazione

La lubrificazione è la linfa vitale di un cuscinetto. È essenziale ridurre l'attrito tra elementi di rotolamento e piste, prevenire l'usura, dissipare il calore generato durante il funzionamento e fornire protezione contro la corrosione.

Grasso vs. lubrificazione dell'olio: La scelta tra grasso e petrolio dipende fortemente dalle condizioni operative specifiche e dai requisiti di applicazione.

Tipo di lubrificante	Caratteristiche	Applicazioni ideali	Considerazioni
Grasso	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-lubrificazione intervals are crucial
Olio	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Richiede sistemi di tenuta e consegna più complessi (ad es. Air olio, circolante)

Intervalli di lubrificazione: La frequenza di re-lubrificazione (per grasso) o cambio/ rifornimento dell'olio dipende da numerosi fattori, tra cui la velocità operativa del cuscinetto, la temperatura, il carico applicato e il tipo specifico di lubrificante utilizzato. Segui sempre le raccomandazioni del produttore dei cuscinetti come guida primaria. È anche fondamentale ricordarlo L'eccessiva lubrificazione può essere così dannosa quanto la sotto-lubrificazione , potenzialmente portando a un'eccessiva generazione di calore a causa di sfortuna, aumento dell'attrito e persino danni da sigillo.

3. Risoluzione dei problemi di problemi comuni

Identificare in anticipo i segni di guasto del cuscinetto può essere la differenza tra una semplice riparazione e la rottura delle attrezzature catastrofiche, risparmiando costi significativi e tempi di inattività.

Identificazione del guasto del cuscinetto: Gli indicatori comuni che suggeriscono un problema del cuscinetto includono:
- Rumore insolito: I suoni di macinazione, piagnucolio, strilla, tintinnio o clic spesso indicano problemi di lubrificazione, contaminazione, usura o danni alle piste o ad elementi rotolanti.
- Vibrazione eccessiva: Un aumento dei livelli di vibrazione, rilevato attraverso l'ispezione sensoriale o l'attrezzatura di analisi delle vibrazioni, è una forte indicazione di danni al cuscinetto, disallineamento o squilibrio.
- Calore anormale: L'eccessiva generazione di calore dall'alloggiamento del cuscinetto di solito suggerisce un elevato attrito interno, spesso a causa di una lubrificazione insufficiente, precroperta (troppo stretta) o danno interno.
- Aumento del runout/gioco: Giochi radiali o assiali evidenti (movimento) che non era presente prima indica l'usura interna, la perdita di precarico o gravi danni ai componenti del cuscinetto.
Manutenzione preventiva: Un robusto programma di manutenzione preventiva è la chiave per estendere significativamente la vita portante e prevenire tempi di inattività inaspettati. I componenti chiave includono:
- Ispezioni regolari: Controlli visivi per segni di danno, perdite o accumulo di sporcizia eccessiva.
- Analisi delle vibrazioni: Utilizzo di strumenti specializzati per monitorare le tendenze della salute dei cuscinetti e rilevare i primi segni di deterioramento.
- Monitoraggio della temperatura: Controllare regolarmente le temperature del cuscinetto per identificare potenziali problemi di surriscaldamento.
- Re-lubrificazione programmata: Aderendo rigorosamente ai programmi di lubrificazione comunicati al produttore e utilizzando il tipo e la quantità corretta di lubrificante.

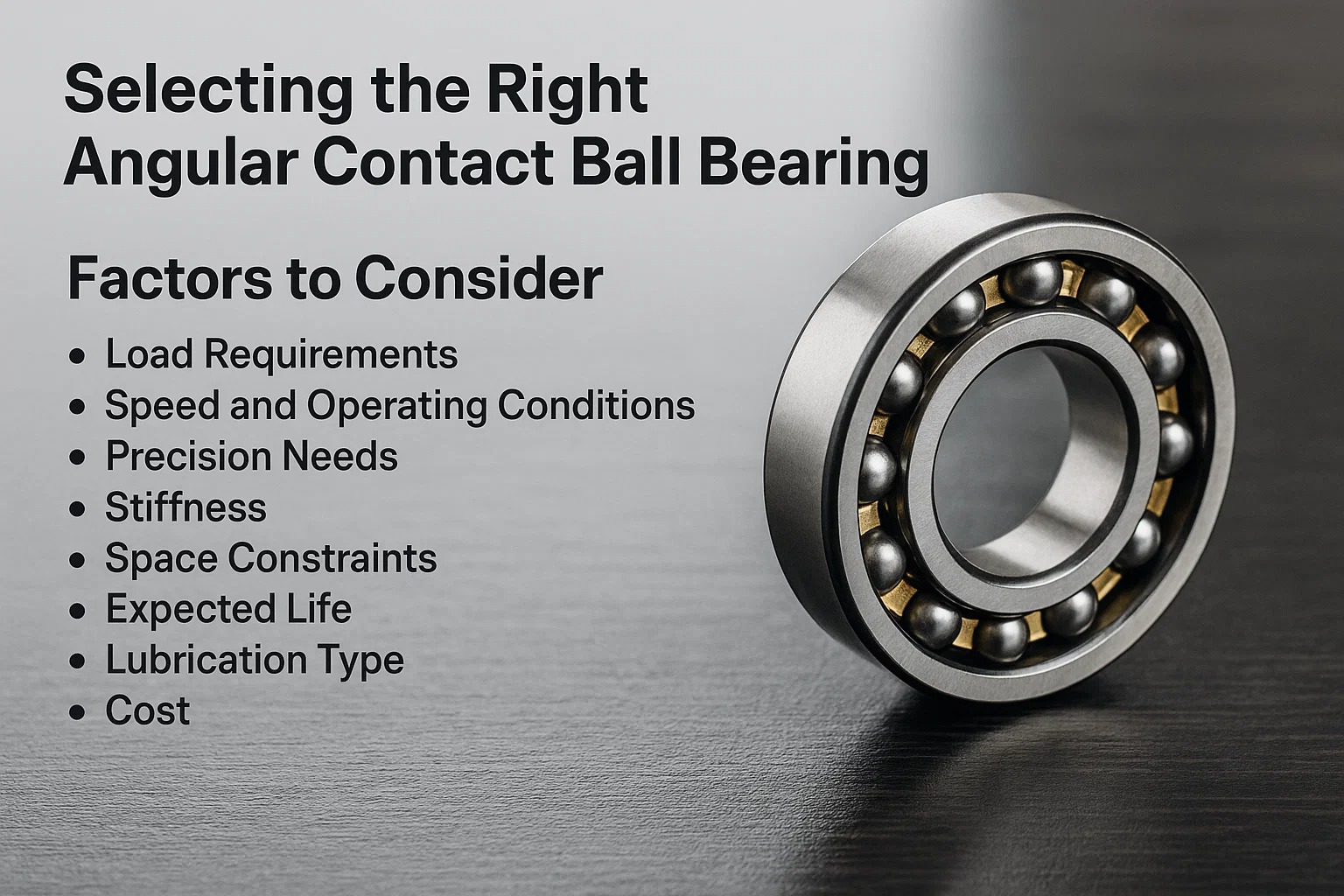

Vii. Selezione del cuscinetto a sfera di contatto angolare destro

Scegliere il cuscinetto della sfera di contatto angolare corretto è una decisione critica che influisce direttamente sulle prestazioni, la longevità e il rapporto costo-efficacia dei macchinari. Un'attenta valutazione di diversi fattori chiave è essenziale per assicurarti di selezionare il cuscinetto che corrisponde perfettamente alle esigenze dell'applicazione.

1. Fattori da considerare

La selezione del cuscinetto a sfera di contatto angolare ideale comporta una valutazione sistematica delle condizioni operative e dei requisiti di prestazione. Tracciare uno di questi fattori potrebbe portare a fallimenti prematuri o prestazioni non ottimali.

Fattore	Descrizione
Requisiti di carico	Questo è fondamentale. È necessario determinare accuratamente sia il grandezza e direzione dei carichi radiali and Carichi assiali . Il carico assiale è unidirezionale o bidirezionale? Ci sono carichi di shock significativi o vibrazioni? La combinazione di carico specifico influenzerà direttamente l'angolo di contatto richiesto e se un singolo cuscinetto o un disposizione duplex (ad es. DF, DB, DT) è necessario.
Speed e condizioni operative	Valutare il velocità operativa massima e il desiderato Fattore di velocità (NDM) . Le alte velocità spesso richiedono angoli di contatto più piccoli, materiali a gabbia specializzati (come sbirciati o poliammide) e metodi di lubrificazione specifici (ad es. Lubrificazione ad aria petrolifera). Fondamentalmente, considera il intervallo di temperatura operativo e il ambiente ambientale (ad esempio, presenza di agenti corrosivi, polvere, umidità o temperature estreme).
Bisogni di precisione	Determinare il richiesto Esecuzione di precisione and Rigidità (rigidità) del tuo sistema. Applicazioni come i mandrini per macchine utensili richiedono una precisione estremamente elevata, spesso che richiedono cuscinetti di classi di precisione più elevate (ad es. P4, P2), set abbinati e precarico attentamente controllato per ridurre al minimo il runout e la deflessione.
Rigidità	Quanta deflessione può l'applicazione tollerare sotto carico? Se l'elevata rigidità e il movimento minimo dell'albero sono fondamentali, allora Accordi duplex (in particolare la configurazione back-to-back o DB) sarà necessario per fornire supporto solido contro momenti di flessione e turni assiali.
Vincoli di spazio	Lo spazio assiale e radiale disponibile all'interno dell'alloggiamento e sull'albero determinerà le dimensioni del cuscinetto consentite (foro, diametro esterno, larghezza). Ciò può influenzare se un cuscinetto a contatto a doppia fila, o un cuscinetto di contatto a doppia fila o a quattro punti è la scelta più adatta.
Vita prevista	Calcola la durata del cuscinetto desiderata, in genere espressa in ore o milioni di rivoluzioni. Questo calcolo, basato sulla valutazione del carico dinamico ( C ), valutazione del carico statico ( C 0 ) e carico dinamico equivalente ( P ), guiderà la selezione delle dimensioni e del tipo di cuscinetti appropriati per raggiungere gli obiettivi di affidabilità.
Tipo di lubrificazione	In base a intervalli di velocità, temperatura e manutenzione, decidere se lubrificazione grasso or lubrificazione petrolifera è più appropriato. Le alte velocità spesso richiedono olio per una migliore dissipazione del calore, mentre il grasso offre un'applicazione e un contenimento più semplici per molti usi standard.
Costo	Bilancia le specifiche di prestazione richieste con i vincoli di bilancio. Classi di precisione più elevate, materiali specializzati (come la ceramica) e accordi duplex complessi in genere hanno un costo più elevato. Una selezione ottimale bilancia le prestazioni con la redditività economica.

2. Sistema di numerazione dei cuscinetti

Comprendere il sistema di numerazione o designazione del produttore è assolutamente essenziale per l'identificazione, la sostituzione e la selezione dei cuscinetti accurati. È il "linguaggio" usato per descrivere le caratteristiche specifiche di un cuscinetto.

Comprensione delle designazioni del cuscinetto: A ciascun tipo di cuscinetto e variante viene assegnato uno specifico designazione (numero di parte) dal produttore. Questo codice alfanumerico non è arbitrario; Codifica informazioni vitali sul cuscinetto. In genere, include dettagli su:
- Dimensioni di base: Come diametro del foro, diametro esterno e larghezza.
- Serie di cuscinetti: Indicando la serie di dimensioni e talvolta la capacità di carico rispetto al suo foro.
- Design interno: Specifica dell'angolo di contatto (ad es. A, C, E), materiale della gabbia (ad es. M, T, F) e spazio o precarico interno.
- Classe di precisione: Indicando l'accuratezza della produzione (ad es. P6, P5, P4, P2, con P2 la massima precisione).
- Caratteristiche speciali: Come sigilli, scudi o lubrificazione specifica.
Interpretazione dei cataloghi del produttore: I produttori di cuscinetti forniscono cataloghi completi, sia in stampa che online, che fungono da risorse preziose. Questi cataloghi descrivono in dettaglio i loro sistemi di numerazione specifici e forniscono ampie specifiche tecniche per ciascuna designazione del cuscinetto. Troverai informazioni su:
- Valutazione del carico dinamico ( C ): Il carico radiale costante che un cuscinetto può resistere a una durata di valutazione specificata (in genere 1 milione di rivoluzioni)
- Valutazione del carico statico ( C 0 ): Il carico radiale statico che corrisponde a una deformazione permanente totale dell'elemento di rotolamento e della pista nel punto di contatto più fortemente stressato.
- Velocità limitanti: Velocità operative massime consentite con diversi metodi di lubrificazione.
- Dimensioni: Misurazioni esatte di foro, diametro esterno e larghezza.
- Condizioni operative consigliate: Linee guida per un'applicazione adeguata. La familiarità con questi cataloghi è la chiave per prendere decisioni di selezione informate e accurate, garantendo che il cuscinetto scelto si esibirà come previsto nell'applicazione prevista.

Conclusione

Questa guida completa ha esplorato il mondo intricato di cuscinetti a sfera di contatto angolare , Lanciando luce sul loro design unico, applicazioni diverse e vantaggi significativi. Abbiamo approfondito ciò che definisce questi cuscinetti, perché sono spesso la scelta preferita rispetto ad altri tipi e come i loro meccanici interni consentono loro di gestire in modo efficiente combinazioni di carico complesse.

1. Riepilogo dei punti chiave

In questa guida, abbiamo coperto gli aspetti fondamentali che rendono indispensabili i cuscinetti a sfera di contatto angolare nei macchinari moderni:

Comprensione del design: Abbiamo definito i cuscinetti della sfera di contatto angolare dalla loro capacità di gestire contemporaneamente carichi radiali e assiali, guidati dalla loro critica angolo di contatto . Abbiamo esplorato diverse configurazioni, anche cuscinetti a contatto a doppia fila, a doppia fila e a quattro punti , così come il ruolo cruciale di Accordi duplex (DF, DB, DT) per una maggiore rigidità e capacità di carico.
Caratteristiche e vantaggi chiave: Abbiamo messo in evidenza le loro eccezionali capacità in alta capacità di carico , Gestire in modo efficiente combinazioni di carico complessi. Il loro design intrinseco consente di eccezionale prestazioni ad alta velocità e contribuisce a notevole precisione e rigidità , minimizzando il runout e la deflessione in applicazioni critiche.
Diverse applicazioni: Abbiamo visto come questi cuscinetti sono fondamentali in numerosi settori, dalla precisione richiesta in macchine utensili and robotica agli ambienti esigenti di automobile and aerospaziale componenti.
Materiali ed eccellenza della produzione: Abbiamo esaminato l'importanza della selezione dei materiali, incluso acciaio cromato e acciaio inossidabile e i vantaggi di opzioni ceramiche Per prestazioni migliorate. Abbiamo anche toccato l'impatto di vari Materiali in gabbia e il rigoroso processi di produzione di precisione che garantiscono qualità e affidabilità.
Best practice di installazione e manutenzione: Infine, abbiamo sottolineato che anche i migliori cuscinetti richiedono tecniche di installazione adeguate e diligente lubrication Per raggiungere la loro durata prevista e abbiamo fornito approfondimenti Risoluzione dei problemi di problemi comuni per prevenire il fallimento prematuro.

2. Il futuro dei cuscinetti della sfera di contatto angolare

Il viaggio dei cuscinetti angolari a sfera di contatto è tutt'altro che finito. Man mano che la tecnologia continua la sua incessante marcia in avanti, prevediamo diversi sviluppi chiave che miglioreranno ulteriormente le loro capacità ed espanderanno le loro applicazioni:

Materiali avanzati: Aspettatevi una continua innovazione nella scienza dei materiali, portando allo sviluppo di acciai e compositi ancora più leggeri, più forti e più resistenti alla temperatura. I cuscinetti ibridi con componenti ceramici migliorati diventeranno più banali, spingendo i confini della velocità ed efficienza riducendo al contempo l'attrito e il calore.
Precisione e prestazioni migliorate: La precisione di produzione raggiungerà senza dubbio nuove altezze, consentendo cuscinetti con tolleranze ancora più strette e finiture superficiali migliorate. Ciò consentirà velocità di rotazione più elevate, maggiori densità di carico all'interno di progetti più compatti e una vita operativa estesa.
Tecnologia dei cuscinetti intelligenti: L'integrazione delle caratteristiche "intelligenti", come i sensori incorporati per il monitoraggio in tempo reale di temperatura, vibrazione e stato di lubrificazione, diventerà sempre più diffusa. Questo salto tecnologico consentirà molto preciso manutenzione predittiva , consentendo agli operatori di anticipare e affrontare potenziali problemi prima di portare a costosi fallimenti, ottimizzando così il tempo di attività e estendendo la durata di servizio sia dei cuscinetti che dei macchinari che supportano.

Mentre le industrie continuano a spingere i confini della velocità, della precisione ed efficienza, i cuscinetti angolari a sfera di contatto rimarranno una tecnologia abilitante critica, in costante evoluzione per affrontare la prossima generazione di sfide ingegneristiche.

Menù Web

Ricerca prodotto

Lingua

Esci dal menu
